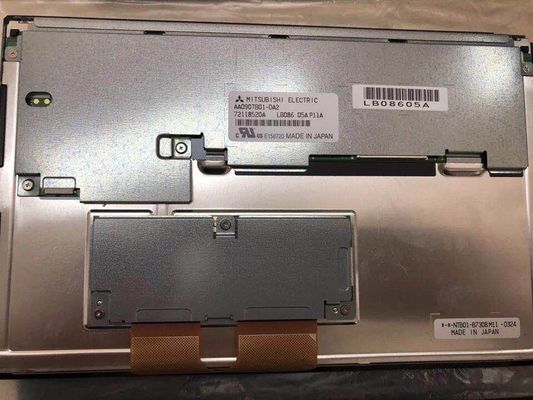

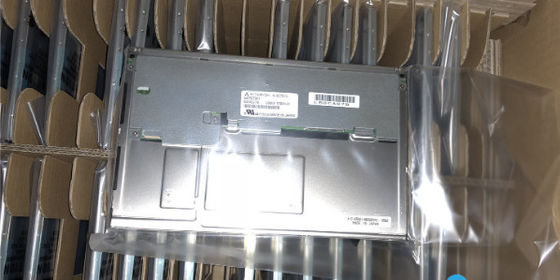

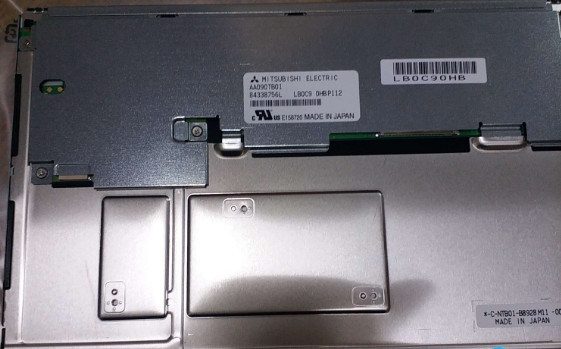

جزئیات محصول:
|
| شماره مدل: | AA090TB01 | برند: | میتسوبیشی |
|---|---|---|---|
| اندازه: | 9 اینچ | وضوح: | ۱۲۸۰×۷۶۸ RGB |
| روشنایی: | 800cd/m2 | محدوده دما: | دمای کار: -30 ~ 80 °C ؛ دمای ذخیره سازی: -30 ~ 80 °C |
| برجسته کردن: | نمایشگر LCD WLED FSTN,نمایشگر صنعتی WLED TFT |
||
| اطلاعات اساسی: | تولید کننده | مدل پانل | نوع پنل | نام مستعار |
|---|---|---|---|---|
| AA090TB01 | a-Si TFT-LCD، LCM | - | ||
| محیط زیست | دولت RoHS | دمای عملیاتی | دمای ذخیره | سطح ارتعاش |
| -30 ~ 80 °C | -30 ~ 80 °C |
| اطلاعات اساسی: | روشنایی (cd/m2) | زاویه دید (L/R/U/D) | زمان پاسخ (ms) |
|---|---|---|---|
| 800 (نوع) | 85/85/85/85 (نوع) ((CR≥10) | 12/12 (نوع) ((Tr/Td) | |
| بهترین منظره | حالت نمایش | نسبت کنتراست | |
| تقارن | SWV، معمولاً سیاه، قابل انتقال | 1000: 1 (نوعی) (رسانی) | |
| رنگ صفحه نمایش: | دمای رنگ | رنگ های نمایش | مختصات سفيد |
| 6485K | 262K/16.7M (6 بیتی / 8 بیتی) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 50 درصد | ۶۹% | 52 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 52 درصد | 37 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| نوع سفيد: | 1.30 (حداکثر) ((۵ امتیاز) | ||
| عملکرد: | تکنولوژی سه بعدی | دید نور خورشید | بازتاب |
| - | نور خورشید قابل خواندن است | ||
| اندازه پنل: | 9.0" | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | فرمت پیکسل | پیکسل ها | پیکسل پیچ (میلی متر) | فاصله نقطه (ملی متر) |
| 1280 ((RGB) × 768 [WXGA] | نوار عمودی RGB | 0.153×0.153 [166PPI] | 0.051×0153 | |
| اندازه مکانیکی: | منطقه فعال (ملی متر) | مساحت بیزل (ملی متر) | ابعاد طرح (ملی متر) | عمق خاکستری (ملی متر) |
| 195.84 ((H) × 117.504 ((V) | 199.4 ((H) × 120.7 ((V) | 219 ((H) × 136.2 ((V) | 9.5±0.5 میلی متر | |
| ویژگی های طرح: | فاکتور فرم | جهت گیری | نسبت ابعاد | سبک شکل |
| مستطیل مسطح | نوع منظره | 15:9 | ||
| نصب: | حفره های نصب جانبی (4-M2) در قسمت چپ و راست قاب | |||
| جزئیات دیگر: | وزن | پوشش پانل | درمان | |
| ۳۳۰ گرم (نوعی) | - | ضد شعله، پوشش سخت (3H) | ||
| اسکن برعکس: | نه |
|---|---|
| فرکانس عمودي: | 60 هرتز |
| مصرف برق: | 7.9W (نوع) |
| مشخصات لامپ: | نوع | موقعیت | مقدار | شکل | زندگی ((ساعت) | مبادله لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | دو رشته | دو رشته | 100K ((نوعي)) | نه | |
| ویژگی های رابط: | موقعیت | راننده چراغ پشتی | نوع | |||
| - | با راننده LED | کانکتور | ||||
| جزئیات رابط: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| JAE | FI-S6P-HFE | 1.25 میلی متر | 6 پین | 1 عدد | ||
| راننده برق: | ولتاژ | عرضه فعلی | مصرف برق | |||
| 12.0±1.2V | 570/720mA (نوع/حداکثر.) | |||||
| صفحه راننده برق: | ولتاژ | عرضه فعلی | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3V (نوع) | 320/740mA (نوع / حداکثر) | - | ||||
| ولتاژ برای سیگنال های نمایش: | 0≤VIL≤0.2VCC؛ 0.8VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | موقعیت | سیگنال | نوع | |||
| - | LVDS (1 ch، 6/8-bit) | کانکتور | ||||
| جزئیات کانکتور: | برند | مدل | ارتفاع پین | مقدار پین | مقدار | پیکربندی |
| JAE | FI-SE20P-HFE | 1.25 میلی متر | 20 پین | 1 عدد | LVDS-20P1C8B-015A | |
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 195.84 ((W) × 117.504 ((H) mm، اندازه طرح 219 ((W) × 136.2 ((H) × 10 ((D) mm، اندازه منطقه مشاهده 199 است.4 ((W) × 120.7 ((H) mm، با درمان سطحی از Antiglare، پوشش سخت (3H) ، وزن خالص 330g (نوع). به عنوان یک SWV، معمولا سیاه، محصول LCM انتقال،AA090TB01 می تواند 800 cd/m2 روشنایی صفحه نمایش را فراهم کند 1000۱ نسبت کنتراست انتقال 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) زاویه مشاهده، بهترین جهت مشاهده در سیمتری و زمان پاسخ 12/12 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیتی / 8 بیتی برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگ 50٪ (NTSC).این محصول 2 رشته WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و دارای طول عمر کار 100K ساعت است، تصویب کردAA090TB01 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند، که توسط 20 پین کانکتور با ولتاژ منبع برق 3.3V (Typ.) متصل می شود.
