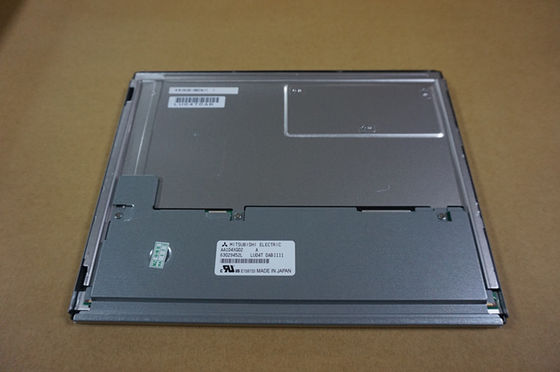

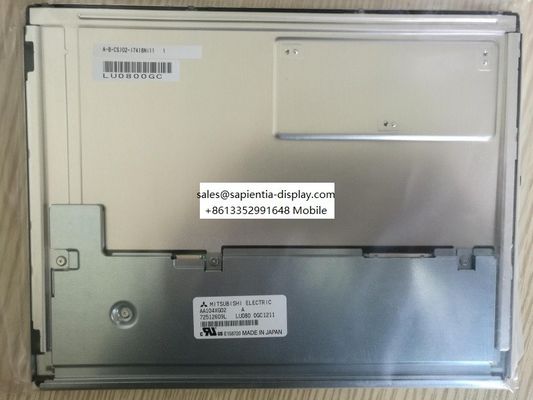

جزئیات محصول:
|
| شماره مدل: | AA104XG02 | برند: | میتسوبیشی |
|---|---|---|---|
| اندازه: | 10.4 اينچ | وضوح: | 1024 (RGB) × 768، XGA، 123PPI |
| روشنایی: | 500 cd/m² (نوع) | رابط سیگنال: | LVDS (1 ch، 6/8 بیت)، کانکتور 20 پین |
| زاویه دید: | 85/85/85/85 (نوع) (CR≥10) | ||
| برجسته کردن: | نمایشگر LCD WLED FSTN,نمایشگر صنعتی WLED TFT |
||
| اطلاعات اساسی: | برند | مدل | نوع | نام مستعار مدل |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD، LCM | - | ||
| قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
| -30 ~ 80 °C | -30 ~ 80 °C |
| اندازه پنل: | 10.4 اينچ | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
| 1024 ((RGB) × 768، XGA | نوار عمودی RGB | 0.0685×0.2055 میلی متر | 0.2055×0.2055 میلی متر [123PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
| 210.4×157.8 میلی متر | 215.4×161.8 میلی متر | ۲۳۰×۱۸۰٫۲ میلی متر | 9.5±0.5 میلی متر | |
| ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
| مستطیل مسطح | 4(W: H) | نوع منظره | ||
| ثابت کردن: | سوراخ های نصب جانبی (4-M3) در سمت چپ، فریم سمت راست | |||
| ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
| - | 450 گرم (نوعی) | ضد شعله، پوشش سخت (3H) | ||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 500 cd/m2 (معمول) | SWV، معمولاً سیاه، قابل انتقال | 1000١ (نوعي) (رسانه) | |
| زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
| 85/85/85/85 (نوع) ((CR≥10) | تقارن | 12/12 (نوع) ((Tr/Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
| 6485K | 262K/16.7M (6 بیتی / 6 بیتی + Hi-FRC) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 50 درصد | ۷۰ درصد | 53 درصد | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| 52 درصد | 37 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| تغییر در روشنایی: | 1.30 (حداکثر) ((۵ امتیاز) | ||
| مصرف برق: | 5.5W (نوع) |
|---|---|
| نرخ فریم: | 60 هرتز |
| اسکن برعکس: | بله (180°) |
| سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 400/870mA (نوع / حداکثر) | 3.3V (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | نوع | رابط | |||
| - | کانکتور | LVDS (1 ch، 6/8-bit) | ||||
| رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| I-PEX | 20186-020E-11F | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C8B-010H | |
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع چراغ لبه | - | - | 100K ((نوعي)) | نه | |
| ویژگی های رابط: | موقعیت | نوع | راننده WLED | |||
| - | کانکتور | با راننده LED | ||||
| جزئیات رابط | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| JAE | FI-S6P-HFE | 1 عدد | 1.25 میلی متر | 6 پین | ||
| راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| ۳۵۰/۴۳۰mA (نوع/حداکثر) | 12.0±1.2V | |||||
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 210.4 ((W) × 157.8 ((H) mm، اندازه خاکستری 230 ((W) × 180.2 ((H) × 10 ((D) mm، اندازه منطقه مشاهده 215 است.4 ((W) × 161.8 ((H) mm، با درمان سطح از Antiglare، پوشش سخت (3H) ، وزن خالص 450g (نوع). به عنوان یک SWV، معمولا سیاه، محصول LCM انتقال،AA104XG02 می تواند 500 cd/m2 روشنایی صفحه نمایش را فراهم کند 1000۱ نسبت کنتراست انتقال 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) زاویه مشاهده، بهترین جهت مشاهده در سیمتری و زمان پاسخ 12/12 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیت / 6 بیت + Hi-FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگ 50٪ (NTSC).این محصول WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور کناری قرار داده شده است و دارای طول عمر کار 100K ساعت است.AA104XG02 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 20 پین کانکتور با ولتاژ منبع برق 3.3V (Typ.) متصل می شود.
