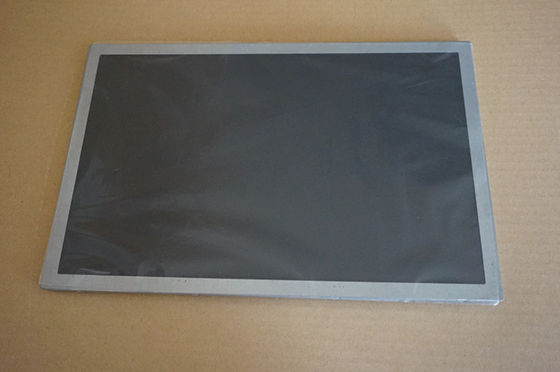

جزئیات محصول:
|

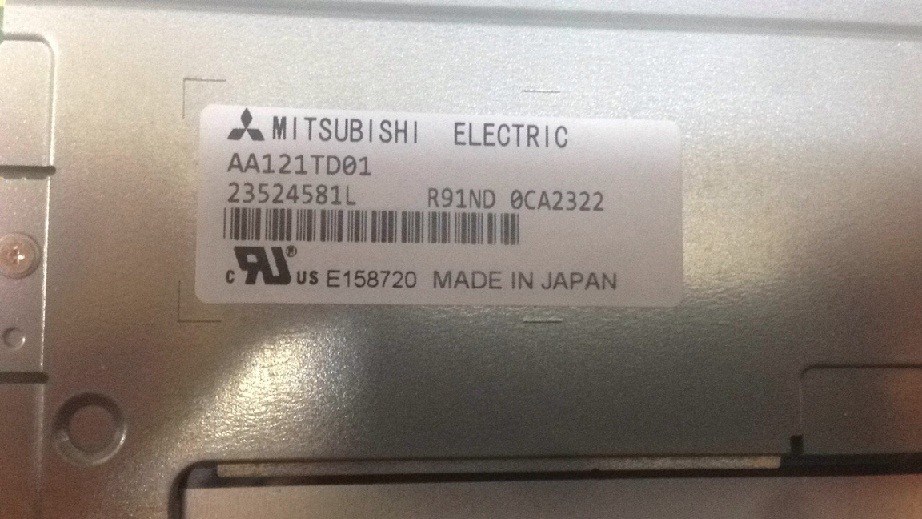

| شماره مدل: | AA121TD01 | برند: | میتسوبیشی |
|---|---|---|---|
| اندازه: | 12.1 اینچ | وضوح: | 1280 ((RGB) × 800 (WXGA) 124PPI |
| روشنایی: | 800 cd/m² (نوع) | محدوده دما: | دمای ذخیره سازی: -30 ~ 80 °C دمای کار: -30 ~ 80 °C |
| برجسته کردن: | نمایشگر LCD WLED FSTN,نمایشگر صنعتی WLED TFT |
||
| اطلاعات اساسی: | برند | مدل 1 سازگار | نوع | نام مستعار مدل |
|---|---|---|---|---|
| AA121TD01 | a-Si TFT-LCD، LCM | T-55592D121J-LW-A-AAN | ||
| قابل اعتماد بودن: | RoHS | دمای کار | دمای ذخیره سازی | مقاومت لرزش |
| -30 ~ 80 °C | -30 ~ 80 °C |
| اندازه پنل: | 12.1 اینچ | |||
|---|---|---|---|---|
| ویژگی های پیکسل: | قطعنامه | ترتیب پیکسل | ارتفاع نقطه (W × H) | پیچ پیکسل (W × H) |
| 1280 ((RGB) × 800، WXGA | نوار عمودی RGB | 0.068×0.204 میلی متر | 0.204×0.204 mm [124PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه بیزل (W × H) | ابعاد طرح (W × H) | عمق خاکستری |
| 261.12×163.2 میلی متر | 263.52×165.60 میلی متر | ۲۸۳×۱۸۵٫۱ میلی متر | 9.7±0.5 میلی متر | |
| ویژگی های طرح: | سبک فرم | نسبت ابعاد | جهت گیری | سبک شکل |
| مستطیل مسطح | 16:10 (W: H) | نوع منظره | ||
| ثابت کردن: | سوراخ های نصب جانبی (4-M3) در سمت چپ، فریم سمت راست | |||
| ویژگی های دیگر: | پوشش پانل | وزن | سطح | |
| - | 620 گرم (نوع) | ضد شعله، پوشش سخت (3H) | ||
| اطلاعات اساسی: | روشنایی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 800 cd/m2 (معمول) | TN، به طور معمول سفید، قابل انتقال | 700١ (نوعي) (رسانه) | |
| زاویه دید ((L/R/U/D) | جهت مشاهده | سرعت پاسخ | |
| 80/80/80/60 (نوع) ((CR≥10) | ساعت 6 | 4/12 (نوع) ((Tr/Td) (ms) | |
| رنگ صفحه نمایش: | دمای رنگ | مقدار رنگ | رنگ سفید |
| 6485K | 262K/16.7M (6 بیتی / 6 بیتی + Hi-FRC) | X:0.313"ی":0.329 | |
| 1931 رنگ گاموت: | نسبت NTSC | پوشش sRGB | پوشش Adobe RGB |
| 39 درصد | 55 درصد | ۴۱% | |
| پوشش DCI-P3 | پوشش Rec.2020 | ملاحظات | |
| ۴۱% | 29 درصد | sRGB (Rec.709، BT.709) ، Rec.2020 (BT.2020) | |
| تغییر در روشنایی: | 1.30 (حداکثر) ((۵ امتیاز) | ||
| عملکرد: | نوع سه بعدی | دید در خارج | بازتاب |
| - | نور خورشید قابل خواندن است | - | |
| مصرف برق: | 9.4W (نوع) |
|---|---|
| نرخ فریم: | 60 هرتز |
| اسکن برعکس: | بله (180°) |
| سيگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 470/770mA (نوع/حداکثر.) | 3.3V (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | نوع | رابط | |||
| - | کانکتور | LVDS (1 ch، 6/8-bit) | ||||
| رابط سيگنال: | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| I-PEX | 20186-020E-11F | 1 عدد | 1.25 میلی متر | 20 پین | LVDS-20P1C8B-010H | |
| ویژگی های روشنایی پس زمینه: | نوع | موقعیت | شکل | مقدار | زندگی ((ساعت) | جایگزین کردن |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه (باطن) | - | - | 100K ((نوعي)) | نه | |
| ویژگی های رابط: | موقعیت | نوع | راننده WLED | |||
| - | کانکتور | با راننده LED | ||||
| جزئیات رابط | برند | مدل | مقدار | ارتفاع پین | آویز | تخصیص پین |
| JAE | FI-S6P-HFE | 1 عدد | 1.25 میلی متر | 6 پین | ||
| راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| ۶۵۰/۸۹۰mA (نوع/حداکثر) | 12.0±1.2V | |||||
که پیکسل های آن در نوار عمودی RGB ترتیب داده شده است. در مورد جزئیات مکانیکی، دارای منطقه فعال 261.12 ((W) × 163.2 ((H) mm، اندازه خاکستری 283 ((W) × 185.1 ((H) × 10.2 ((D) mm، اندازه منطقه مشاهده 263 است.52 ((W) × 165.60 ((H) mm، با درمان سطح از Antiglare، پوشش سخت (3H) ، وزن خالص 620g (نوع). به عنوان یک TN، به طور معمول سفید، انتقال LCM محصول، AA121TD01 می تواند 800 cd / m2 روشنایی صفحه نمایش 700:1 نسبت کنتراست ترانسمیسیو، 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) زاویه دید، بهترین جهت دید در ساعت 6 و زمان پاسخ 4/12 (Typ.) ((Tr/Td) msمقیاس خاکستری یا روشنایی زیر پیکسل با یک سیگنال مقیاس خاکستری 6 بیت / 6 بیت + Hi-FRC برای هر نقطه تعیین می شود، بنابراین یک پالت از رنگ های 262K / 16.7M را ارائه می دهد، همچنین با عملکرد طیف رنگی 40٪ (NTSC).این محصول WLED را به عنوان سیستم روشنایی پس زمینه ای که به عنوان نوع نور Edge (باطن سمت) قرار داده شده است و دارای طول عمر کار 100K ساعت است، تصویب کرد.AA121TD01 از LVDS (1 ch، 6/8-bit) به عنوان سیستم ورودی سیگنال استفاده می کند که توسط 20 پین کانکتور با ولتاژ منبع برق 3.3V (Typ.) متصل می شود.
