جزئیات محصول:
|

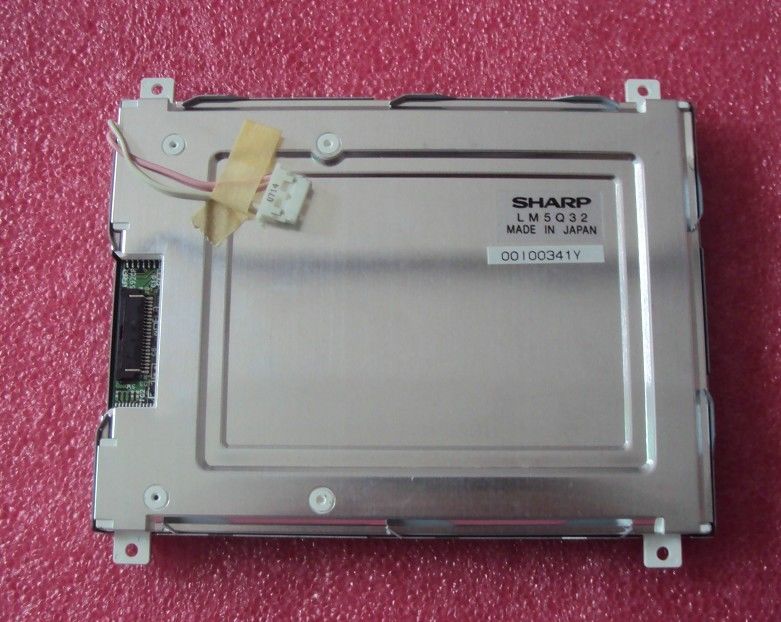

| نام تجاری پانل: | تیز | مدل پنل: | LM5Q32 |
|---|---|---|---|
| روشنایی: | 120 سی دی در متر مکعب (نوع) | وضوح: | 320 (RGB) 240 × ، QVGA ، 80PPI |
| اندازه پانل: | 5.0 " | نوع لامپ: | 1 عدد CCFL ، 15K ساعت ، بدون درایور |
| رابط سیگنال: | داده های موازی (8 بیتی) ، 20 پین اتصال دهنده | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای کار: 0 ~ 50 ° Storage Temp.: -25 ~ 65 °C د |
| برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
||
| اطلاعات اولیه : | روشنایی | 120 سی دی در متر مکعب (نوع) | نسبت کنتراست | 30: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 35/35/15/25 (نوع) (CR≥5) | حالت نوری | STN ، به طور معمول سیاه ، انتقال دهنده است | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 150/50 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.290 ؛وای: 0.300 | اعداد رنگی | رنگ |
| دمای رنگ | 8558K | یکنواختی سفید | - |
| ویژگی های Pixel: | قالب Pixel | 320 (RGB) 240 × [QVGA] | نقطه نقطه | 0.105 × 0.315 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.315 × 0.315 میلی متر (H × V) [80PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 100.8 × 75.6 میلی متر (H × V) | منطقه Bezel | 103.4 × 78.3 میلی متر (H × V) |
| کمرنگ ترسیم کن | 134 × 113 میلی متر (H × V) | عمق طرح کلی | 10.5 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| ویژگی های دیگر : | وزن | 150 گرم (نوع) | سطح | - |
| ویژگی های نور پس زمینه: | شکل لامپ | سر راست | نوع لامپ | CCFL | طول عمر | 15K (حداقل) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 1 عدد | موقعیت | نوع نور لبه (سمت بالا) | |
| لامپ برق: | ولتاژ ورودی | 720 ولت (نوع) | ورودی فعلی | 4.0 ± 1 میلی آمپر | ||
| فرکانس | 30 / 80KHz (حداقل / حداکثر) | ولتاژ شروع | 1280 / 1600V (حداکثر) (Ta = + 25/0 ℃) | |||
| مصرف | 2.9 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | اتصال دهنده | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | BHR-03VS-1 | 4.0 میلی متر | 3 پایه | 1 عدد | BLL-3PINS-HNL | |
| سیگنال سیسترم: | داده های موازی (8 بیتی) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 5.0 ولت (نوع) | ورودی فعلی | 3/5 میلی آمپر (نوع / حداکثر) | ||
| مصرف | 310 / 400mW (نوع / حداکثر) | |||||
| ویژگی های رابط: | تایپ کنید | اتصال دهنده | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| FCI | SFR20R-1ST | 0.8 میلی متر | 20 پین | 1 عدد | ||
LM5Q32 از صفحه نمایش پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 100.8 (W) × 75.6 (H) میلی متر ، اندازه رئوس مطالب 134 (W) × 113 (H) × 10.5 (D) میلی متر ، اندازه منطقه مشاهده 103.4 (W) .3 78.3 است. (H) میلی متر ، وزن خالص 150 گرم (نوع).LM5Q32 به عنوان یک محصول LCM انتقال دهنده ، STN ، به طور معمول سیاه ، می تواند روشنایی صفحه نمایش 120 سی دی / متر مکعب نسبت کنتراست انتقالی 30: 1 ، 35/35/15/25 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 150/50 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (سمت بالا) قرار داده شده است و دارای طول عمر 15K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
