جزئیات محصول:
|
نام تجاری: | تیز | مدل: | LM5Q32R |
---|---|---|---|
درخشندگی: | 120 سی دی در متر مکعب (نوع) | اندازه مورب: | 5.0 اینچ |
منبع نور: | CCFL [1 عدد] ، 15K ساعت ، درایور W / O | قالب پیکسل: | 320 (RGB) 240 × [QVGA] 80PPI |
نوع رابط: | داده های موازی (8 بیتی) ، 20 پین اتصال دهنده | محیط: | Operating Temperature: 0 ~ 60 °C ; دمای کار: 0 ~ 60 C Storage Temperature: -25 ~ 65 |
برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
اندازه صفحه نمایش : | 5.0 " | |||
---|---|---|---|---|
ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
320 (RGB) 240 × ، QVGA | نوار عمودی RGB | 0.105 3 0.315 میلی متر | 0.315 × 0.315 میلی متر [80PPI] | |
اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
100.8 × 75.6 میلی متر | 103.4 × 78.3 میلی متر | 134 × 113 میلی متر | 10.5 (حداکثر) میلی متر | |
رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
مستطیل تخت | 4: 3 | نوع منظره | ||
مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
150 گرم (نوع) | - | - |
اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
---|---|---|---|
120 سی دی در متر مکعب (نوع) | STN ، به طور معمول سیاه ، انتقال دهنده است | 30: 1 (نوع) (انتقال دهنده) | |
نمای خوب در | زاویه دید | زمان پاسخ | |
ساعت 6 | 35/35/15/25 (نوع) (CR≥5) | 150/50 (نوع) (Tr / Td) (میلی ثانیه) | |
رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
8558K | رنگ | X: 0.290 ؛Y: 0.300 |
سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
---|---|---|---|---|---|---|
5.0 ولت (نوع) | 3/5 میلی آمپر (نوع / حداکثر) | 310 / 400mW (نوع / حداکثر) | ||||
ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
داده های موازی (8 بیتی) | اتصال دهنده | - | ||||
جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
FCI | SFR20R-1ST | 1 عدد | 20 پین | 0.8 میلی متر |
ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
---|---|---|---|---|---|---|
CCFL | نوع نور لبه (سمت بالا) | 15K (حداقل) | 1 عدد | سر راست | - | |
CCFL برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
720 ولت (نوع) | 4.0 ± 1 میلی آمپر | 2.9 وات (نوع) | ||||
فرکانس عملیاتی | ولتاژ راه اندازی | |||||
30 / 80KHz (حداقل / حداکثر) | 1280 / 1600V (حداکثر) (Ta = + 25/0 ℃) | |||||
ویژگی های رابط: | حالت راننده CCFL | نوع فیزیکی | موقعیت رابط | |||
نه | اتصال دهنده | - | ||||
جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
JST | BHR-03VS-1 | 1 عدد | 3 پایه | 4.0 میلی متر | BLL-3PINS-LNH |

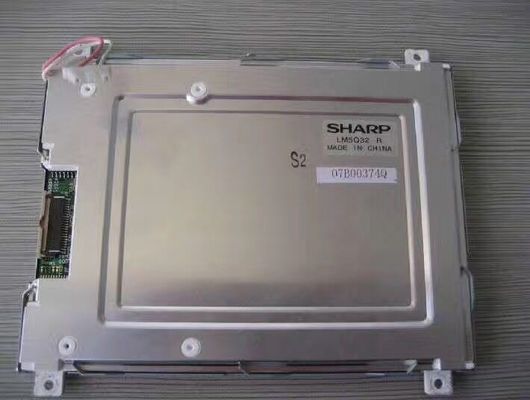

LM5Q32R از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 100.8 (W) × 75.6 (H) میلی متر ، اندازه رئوس مطالب 134 (W) × 113 (H) × 10.5 (D) میلی متر ، اندازه منطقه مشاهده 103.4 (W) .3 78.3 است. (H) میلی متر ، وزن خالص 150 گرم (نوع).LM5Q32R به عنوان یک محصول LCM انتقال دهنده ، STN ، به طور معمول سیاه ، می تواند روشنایی صفحه نمایش 120 سی دی / متر مکعب نسبت کنتراست انتقالی 30: 1 ، 35/35/15/25 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 150/50 (نوع) (Tr / Td) میلی ثانیه ، بنابراین یک پالت از رنگهای رنگی ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (سمت بالا) قرار داده شده است و دارای طول عمر 15K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
