جزئیات محصول:
|
| شرکت تولید کننده: | تیز | نام مدل: | LQ035Q1DH02 |
|---|---|---|---|
| درخشندگی: | 400 (نوع.) (سی دی / متر مربع) | آرایش: | نوار عمودی RGB |
| اندازه صفحه نمایش: | 3.5 اینچ | نور پس زمینه: | 7S1P WLED ، بدون درایور |
| منطقه فعال (میلی متر): | 52.92 .5 52/70 ((H × V) | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 85 ° C دمای کار: -10 ~ 70 ° C |
| برجسته: | صفحه LCD SVGA Sharp TFT,صفحه LCD LCD XGA,نمایشگر LCD LVDS TFT |
||
| اطلاعات پایه : | مارک پنل | تیز | مدل پنل | LQ035Q1DH02 |
|---|---|---|---|---|
| اندازه مورب | 3.5 " | کاربرد | ||
| نوع صفحه | a-Si TFT-LCD ، LCM | نام مستعار مدل | - | |
| قابلیت اطمینان : | دمای عملیاتی | -10 ~ 70 درجه سانتیگراد | دمای ذخیره سازی | -30 ~ 85 درجه سانتیگراد |
| اطلاعات اولیه : | روشنایی | 400 سی دی در متر مکعب (نوع) | نسبت کنتراست | 300: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 45/45/20/55 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 30/30 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.310 ؛وای: 0.340 | اعداد رنگی | 262K (6 بیتی) |
| دمای رنگ | 6551K | یکنواختی سفید | 1.25 / 1.43 (نوع / حداکثر .)(9 امتیاز) |
| ویژگی های Pixel: | قالب Pixel | 320 (RGB) 240 × [QVGA] | نقطه نقطه | 0.0735 × 0.2205 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.2205 × 0.2205 میلی متر (H × V) [115PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 70.56 × 52.92 میلی متر (H × V) | منطقه Bezel | 71.16 × 53.52 میلی متر (H × V) |
| کمرنگ ترسیم کن | 76.9 × 63.9 میلی متر (H × V) | عمق طرح کلی | 4.5 ± 0.2 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| صفحه لمسی : | نقاط تماس | 1 امتیاز | سیگنال TP | - |
| کنترل کننده TP | بدون کنترل کننده لمسی | صفحه لمسی | لمس مقاومتی 4 سیمه | |
| ویژگی های دیگر : | وزن | 43.0 گرم (نوع) | سطح | آنتیگلر ، پوشش سخت (2H) |
| سیگنال سیسترم: | RGB موازی (1 ch ، 6 بیتی) + SPI | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 1.8 / 3.3 ولت (نوع) (VDDIO / VCI) | ورودی فعلی | 0.003 / 8.0 میلی آمپر (نوع) (IVDDIO / IVCI) | ||
| ویژگی های رابط: | تایپ کنید | FPC | موقعیت | - | ||
| جزئیات FPC: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| 0.3 میلی متر | 67 پین | 1 عدد | ||||
| ویژگی های نور پس زمینه: | شکل لامپ | 1 رشته | نوع لامپ | WLED | طول عمر | - |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 7S1P | موقعیت | نوع لبه لبه | |
| لامپ برق: | ولتاژ ورودی | 22.4 / 24.5V (نوع / حداکثر) | ورودی فعلی | 24 میلی آمپر (نوع) | ||
| مصرف | 538 مگاوات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | نه |

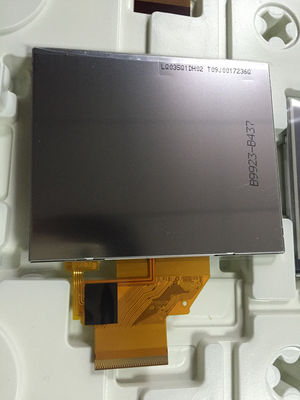

LQ035Q1DH02 از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 70.56 (W) × 52.92 (H) میلی متر ، اندازه رئوس مطالب 76.9 (W) × 63.9 (H) × 4.7 (D) میلی متر ، اندازه منطقه مشاهده 71.16 (W) .5 53.52 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (2H) ، وزن خالص 43.0 گرم (نوع).LQ035Q1DH02 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 400 cd / m² روشنایی صفحه نمایش نسبت کنتراست 300: 1 نسبت کنونی ، 45/45/20/55 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/30 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ و همچنین عملکرد دامنه رنگ 48٪ (NTSC) ارائه می شود.این محصول 7S1P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.
