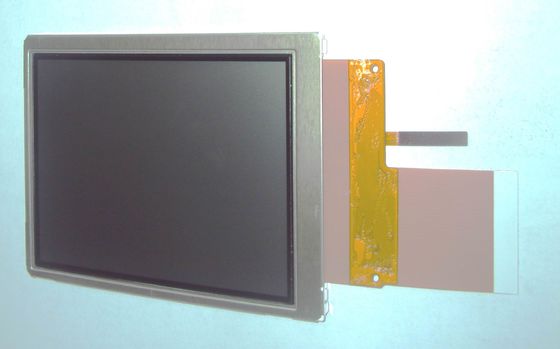

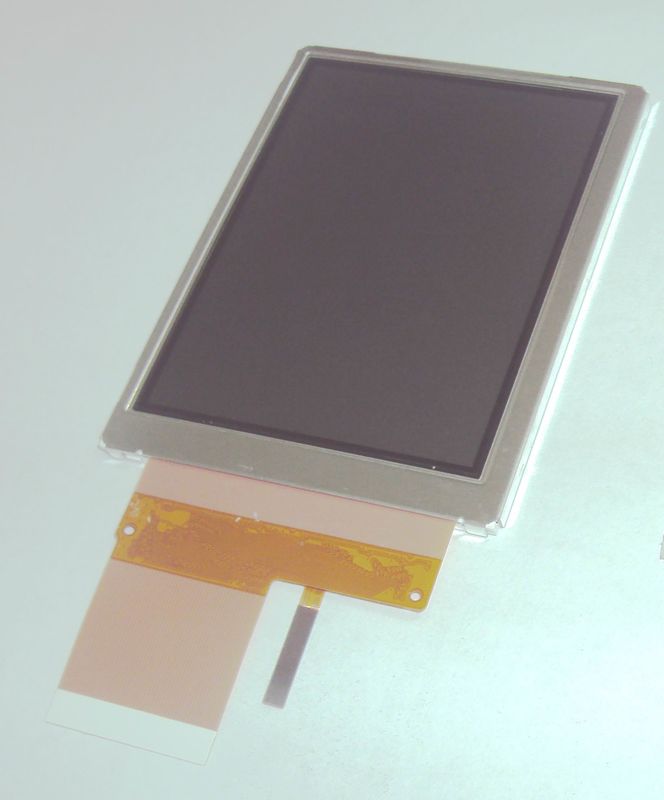

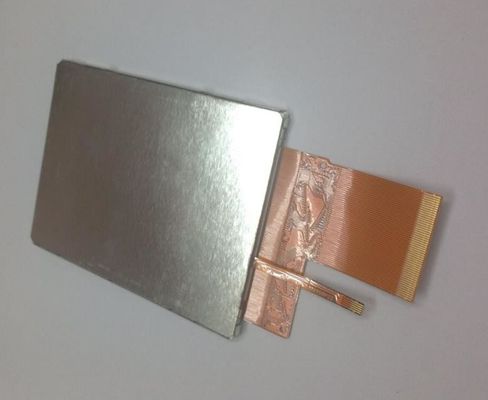

جزئیات محصول:
|
شرکت تولید کننده: | تیز | نام مدل: | LQ035Q7DB03F |
---|---|---|---|
درخشندگی: | 55 سی دی در متر مکعب | اندازه صفحه نمایش: | 3.5 اینچ |
نوع سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 50 پین FPC | شماره پیکسل: | 240 (RGB) 320 × (QVGA) 113PPI |
نور پس زمینه: | WLED ، 10K ساعت ، بدون راننده | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -25 ~ 70 ° C دمای کار: -10 ~ 60 ° C |
برجسته: | صفحه نمایش LCD TFT Sharp TFT 240 R 320RGB,صفحه LCD LCD TFT 55cd / m2,LQ035Q7DB03F |
سری LQ035 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
---|---|---|---|
55 (نوع) | 40/40/40/50 (نوع) (CR≥2) | 30/50 (نوع) (Tr / Td) | |
بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
ساعت 6 | TN ، به طور معمول سفید ، انتقال دهنده | 85: 1 (نوع) (انتقال دهنده) 15: 1 (نوع) (بازتابنده) | |
رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
6066K | 262K (6 بیتی) | X: 0.320 ؛Y: 0.340 | |
کارایی : | فناوری سه بعدی | دید نور خورشید | بازتاب |
- | نور خورشید قابل خواندن | 8/13٪ (حداقل / نوع) |
اندازه صفحه: | 3.5 " | |||
---|---|---|---|---|
ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
240 (RGB) 320 × [QVGA] | نوار عمودی RGB | 0.2235 × 0.2235 [113PPI] | 0.2235 × 0.0745 | |
اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
53.64 (H) × 71.52 (V) | 57.4 (H) × 75.2 (V) | 65 (H) × 85 (V) | 3.4 ± 0.3 میلی متر | |
رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
مستطیل تخت | نوع پرتره | 3: 4 (H: V) | ||
سایر جزئیات: | وزن | روکش صفحه | رفتار | |
40.0 گرم (نوع) | - | پوشش سخت (3 ساعت) |
ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
---|---|---|---|---|---|---|
WLED | نوع نور لبه | - | - | 10K (نوع) | - | |
WLED برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
21.6 ولت (نوع) ، 24 ولت (حداکثر) | 15/20 میلی آمپر (نوع / حداکثر) | 324 مگاوات (نوع) | ||||
ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
- | نه | FPC | ||||
جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
0.5 میلی متر | 5 پین | 1 عدد | BLE-5 پین-ANNCN |
پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
---|---|---|---|---|---|---|
5.0 / 3.3 / 15.0 / -10.0V (نوع) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.05 / -0.05mA (نوع) (ISHA / ISHD / IDD / IEE) | - | ||||
ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
- | RGB موازی (1 ch ، 6 بیتی) | FPC | ||||
جزئیات FPC: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
0.5 میلی متر | 50 پین | 1 عدد |
LQ035Q7DB03F از نمایشگر پشتیبانی می کند 240 (RGB) 320 پوند(QVGA) با نسبت ابعاد 3: 4 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 53.64 (W) × 71.52 (H) میلی متر ، اندازه رئوس مطالب 65 (W) × 85 (H) × 3.7 (D) میلی متر ، اندازه منطقه مشاهده 57.4 (W) 75.2 است (H) میلی متر ، با سطح سخت پوشش سخت (3H) ، وزن خالص 40.0 گرم (نوع).LQ035Q7DB03F به عنوان یک محصول LCM سفید ، به طور معمول سفید و قابل انتقال ، LQ035Q7DB03F می تواند روشنایی صفحه نمایش 55 سی دی / متر مکعب نسبت کنتراست گذرا 85: 1 ، نسبت کنتراست انعکاسی 15: 1 (نوع) ، 40/40/40/50 (نوع) ( CR≥2) (L / R / U / D) زاویه دید ، بهترین جهت مشاهده در ساعت 6 و زمان پاسخ 30/50 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول WLED را به عنوان سیسترم نور پس زمینه که به عنوان نوع Edge light قرار داده شده است و دارای طول عمر 10K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
