جزئیات محصول:
|
| نام مدل: | LQ040Y3DX80 | شرکت تولید کننده: | تیز |
|---|---|---|---|
| اندازه صفحه نمایش: | 4.0 اینچ | درخشندگی: | 320 سی دی / متر مربع (نوع.) |
| نور پس زمینه: | WLED ، بدون راننده | نوع سیگنال: | RGB موازی (1 ch ، 8-bit) + SPI ، 51 پین FPC |
| شماره پیکسل: | 480 (RGB) 800 (WVGA) 235PPI | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 80 ° C دمای عملیاتی: -20 ~ 70 ° C |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ040 LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| ویژگی های Pixel: | قالب Pixel | 480 (RGB) 800 [WVGA] | نقطه نقطه | 0.036 × 0.108 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.108 × 0.108 میلی متر (H × V) [235PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 51.84 × 86.4 میلی متر (H × V) | منطقه Bezel | - |
| کمرنگ ترسیم کن | 57.14 × 96.85 میلی متر (H × V) | عمق طرح کلی | 1.85 ± 0.15 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع پرتره |
| نسبت ابعاد | 3: 5 (H: V) | سبک شکل | ||
| ویژگی های دیگر : | وزن | 21.3 گرم (حداکثر) | سطح | - |
| اطلاعات اولیه : | روشنایی | 320 سی دی / متر مکعب (نوع) | نسبت کنتراست | 800: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 85/85/85/85 (نوع) (CR≥10) | حالت نوری | حالت جدید 2 ، به طور معمول سیاه ، انتقال دهنده | |
| جهت مشاهده | تقارن | زمان پاسخ | 40 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.300 ؛وای: 0.320 | اعداد رنگی | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 7351K | یکنواختی سفید | - |
| ویژگی های نور پس زمینه: | شکل لامپ | 1 رشته | نوع لامپ | WLED | طول عمر | - |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | - | موقعیت | نوع نور لبه | |
| لامپ برق: | ولتاژ ورودی | 25.2 ± 0.4 ولت | ورودی فعلی | 20 میلی آمپر (نوع) | ||
| مصرف | 504 / 840mW (نوع / حداکثر) | |||||
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | نه |
| سیگنال سیسترم: | RGB موازی (1 گیگابایت ، 8 بیتی) + SPI | ولتاژ منطقی | 0≤VIL≤0.3IOVCC؛0.7 IOVCC≤VIH≤IOVCC | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 2.8 / 1.8 ولت (نوع) (VCI / IOVCC) | ورودی فعلی | - | ||
| مصرف | 75mW (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | FPC | موقعیت | - | ||
| جزئیات FPC: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| 0.3 میلی متر | 51 پین | 1 عدد | ||||

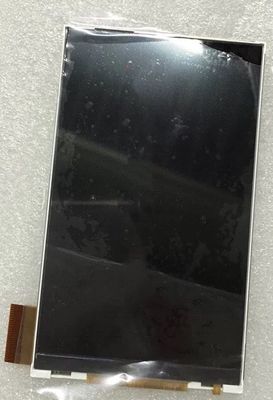

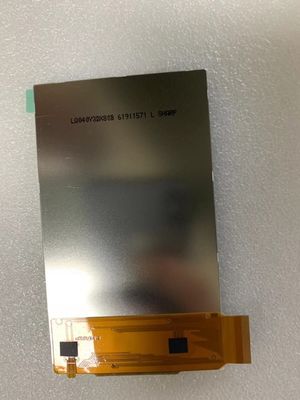

LQ040Y3DX80 از نمایشگر پشتیبانی می کند 480 (RGB) 800 پوند(WVGA) با نسبت ابعاد 3: 5 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 51.84 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 57.14 (W) × 96.85 (H) × 2 (D) میلی متر ، وزن خالص 21.3g (حداکثر) است.LQ040Y3DX80 به عنوان یک محصول جدید حالت L2 ، سیاه و سفید ، انتقال دهنده LCM ، می تواند 320 سی دی / متر مکعب روشنایی صفحه نمایش 800: 1 نسبت کنتراست گذرا ، 85/85/85/85 (نوع) (CR≥10) (L / R / U / D) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخگویی 40 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 70 درصد (NTSC).این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
