جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ043T1DG03A |
|---|---|---|---|
| روشنایی: | 500 سی دی / متر مربع (نوع.) | اندازه پانل: | 4.3 اینچ |
| وضوح: | 480 (RGB) 2 272 ، WQVGA ، 128PPI | رابط سیگنال: | موازی RGB (1 گرم ، 8 بیتی) ، 40 پین FPC |
| نوع لامپ: | 9S1P WLED ، 7K ساعت ، بدون درایور | محیط: | Operating Temp.: -10 ~ 70 °C ; دمای کار: -10 ~ 70 درجه سانتیگراد ؛ Storage Temp.: - |
| برجسته: | صفحه LCD LVDS TFT,صفحه لمسی WLED LVDS TFT |
||
سری LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| اطلاعات اولیه : | نام تجاری | مدل | تایپ کنید | نام مستعار مدل |
|---|---|---|---|---|
| تیز | LQ043T1DG03A | a-Si TFT-LCD ، LCM | - | |
| قابلیت اطمینان : | RoHS | دمای کار | دمای ذخیره سازی | مقاومت در برابر لرزش |
| -10 ~ 70 درجه سانتیگراد | -30 ~ 85 درجه سانتیگراد | - |
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 500 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 300: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 45/45/20/55 (نوع) (CR≥10) | ساعت 6 | 30/30 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6551K | 16.7 میلیون (8 بیتی) | X: 0.310 ؛Y: 0.340 | |
| تنوع درخشندگی: | 1.25 / 1.43 (نوع / حداکثر .)(9 امتیاز) | ||
| اندازه صفحه: | 4.3 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 480 (RGB) 272 × ، WQVGA | نوار عمودی RGB | 0.066 × 0.198 میلی متر | 0.198 × 0.198 میلی متر [128PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 95.04 × 53.856 میلی متر | 98.7 × 57.5 میلی متر | 105.5 × 67.2 میلی متر | 5.05 ± 0.3 میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 16: 9 (W: H) | نوع منظره | ||
| صفحه لمسی : | نقاط تماس | کنترل کننده TP | نوع سیگنال | فناوری را لمس کنید |
| 1 امتیاز | بدون کنترل کننده لمسی | - | لمس مقاومتی 4 سیمه | |
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 62.0 گرم (نوع) | آنتیگلر ، پوشش سخت (2H) | ||
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 0.5 / 8.0mA (نوع) (ICC / IAVDD) | 3.3 / 5.0V (نوع) (VCC / AVDD) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.2VCC؛VIH≥0.8VCC | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | FPC | RGB موازی (1 گیگابایت ، 8 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| 1 عدد | 0.5 میلی متر | 40 پین | DRGB-40P1C8B-060B | |||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 1 رشته | 9S1P | 7K (حداقل) | - | |
| WLED برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 20 میلی آمپر (نوع) | 28.8 / 31.5V (نوع / حداکثر) | 123mW (حداکثر) | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور WLED | |||
| - | FPC | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| 1 عدد | 0.5 میلی متر | 4 پایه | BLE-4PINS-CNNA | |||

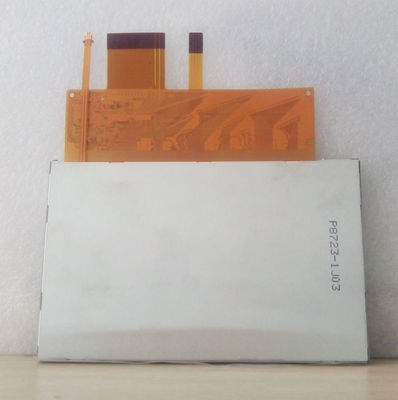

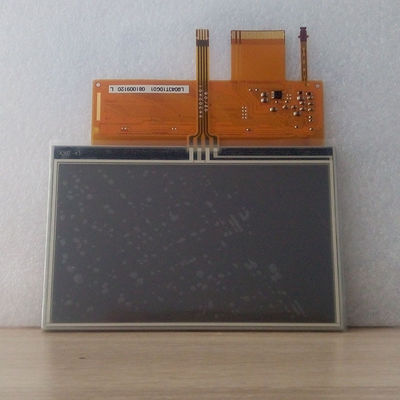

LQ043T1DG03A از نمایشگر پشتیبانی می کند 480 (RGB) 272 پوند(WQVGA) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 95.04 (W) × 53.856 (H) میلی متر ، اندازه رئوس مطالب 105.5 (W) × 67.2 (H) × 5.35 (D) میلی متر ، اندازه منطقه مشاهده 98.7 (W) × 57.5 است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (2H) ، وزن خالص 62.0 گرم (نوع).LQ043T1DG03A به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 500 cd / m² روشنایی صفحه نمایش 300: 1 نسبت کنتراست transimissive ، 45/45/20/55 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 30/30 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود.این محصول 9S1P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 7K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
