جزئیات محصول:
|
| اندازه صفحه نمایش: | 5.7 اینچ | نام مدل: | LQ057Q3DC03 |
|---|---|---|---|
| زاویه دید: | 80/80/80/65 (نوع) | درخشندگی: | 500 سی دی / متر مربع (نوع.) |
| شماره پیکسل: | 320 × 240 (RGB) (QVGA) 70PPI | نور پس زمینه: | WLED ، 50K ساعت ، با درایور LED |
| Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 80 ° C دمای عملیاتی: -30 ~ 80 ° C | نوع سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، کانکتور 33 پین |
| برجسته: | صفحه نمایش QVGA Sharp TFT LCD,صفحه تقارن Sharp TFT |
||
سری LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| ویژگی های Pixel: | قالب Pixel | 320 × 240 (RGB) [QVGA] | نقطه نقطه | 0.360 × 0.120 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار افقی RGB | پیچ پیکسل | 0.360 × 0.360 میلی متر (H × V) [70PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 115.2 × 86.4 میلی متر (H × V) | منطقه Bezel | 121.0 × 92.2 میلی متر (H × V) |
| کمرنگ ترسیم کن | 144 × 104.6 میلی متر (H × V) | عمق طرح کلی | 12.3 ± 0.5 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب عقب (4-Φ2.6) | |||
| ویژگی های دیگر : | وزن | 210 گرم (حداکثر) | سطح | تابش خیره کننده (مه 0٪) ، پوشش سخت (2H) |
| اطلاعات اولیه : | روشنایی | 500 سی دی در متر مکعب (نوع) | نسبت کنتراست | 350: 1 (حداقل) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 80/80/80/65 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 12 | زمان پاسخ | 30 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | - |
| ویژگی های نور پس زمینه: | شکل لامپ | - | نوع لامپ | WLED | طول عمر | 50K (نوع) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | - | موقعیت | نوع نور لبه | |
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | با درایور LED |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | SM06B-SRSS-TB (LF) (SN) | 1.0 میلی متر | 6 پایه | 1 عدد | ||
| راننده برق: | ولتاژ ورودی | 11.2 / 12.0 / 12.6V (حداقل / نوع / حداکثر) | ورودی فعلی | 200 / 250mA (نوع / حداکثر) | ||
| سیگنال سیسترم: | RGB موازی (1 ch ، 6 بیتی) | ولتاژ منطقی | 0≤VIL≤0.3VCC؛0.7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) | ورودی فعلی | 10/30 میلی آمپر (نوع / حداکثر) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| منابع انسانی | FH12-33S-0.5SH (55) | 0.5 میلی متر | 33 پین | 1 عدد | DRGB-33P1C6B-015A | |

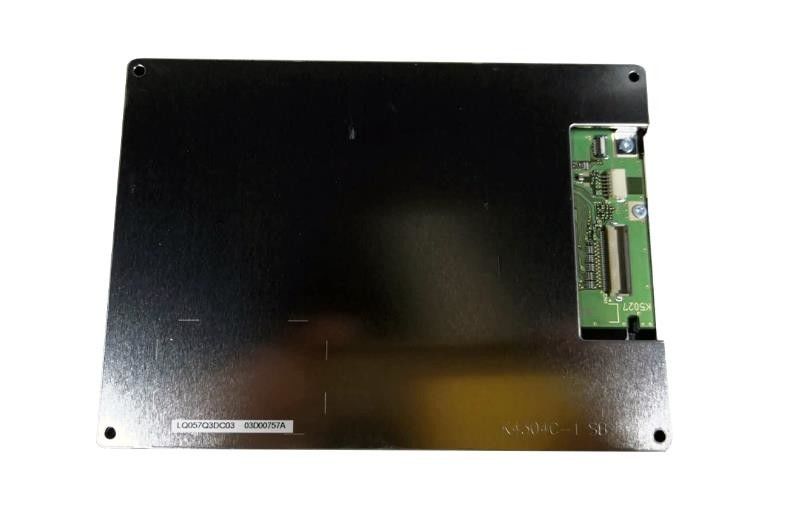

LQ057Q3DC03 از نمایشگر پشتیبانی می کند 320 × 240 (RGB)(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Horizontal Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.2 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 144 (W) × 104.6 (H) × 12.8 (D) میلی متر ، اندازه منطقه مشاهده 121.0 (W) × 92.2 است (H) میلی متر ، با سطح زمین Glare (مه 0٪) ، پوشش سخت (2H) ، وزن خالص 210 گرم (حداکثر).LQ057Q3DC03 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 500 cd / m² روشنایی صفحه نمایش 350: 1 نسبت کنتراست گذرا ، 80/80/80/65 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 12 و زمان پاسخگویی 30 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 50K ساعت ، با درایور LED است.
