جزئیات محصول:
|

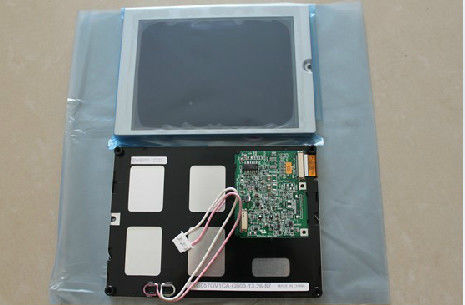

| نام تجاری پانل: | تیز | مدل پنل: | LQ057Q3DG01 |
|---|---|---|---|
| وضوح: | 320 (RGB) 240 × ، QVGA ، 70PPI | روشنایی: | 320 سی دی / متر مربع (نوع.) |
| اندازه پانل: | 5.7 اینچ | نوع لامپ: | 5S4P WLED ، 30K ساعت |
| رابط سیگنال: | CMOS (1 ch ، 6 بیتی) ، کانکتور 33 پین | محیط: | Operating Temp.: -30 ~ 70 °C ; دمای کار: -30 ~ 70 درجه سانتیگراد ؛ Storage Temp.: - |
| برجسته: | صفحه نمایش QVGA Sharp TFT LCD,صفحه تقارن Sharp TFT |
||
سری LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 320 (نوع) | 80/80/80/65 (نوع) (CR≥5) | 30/10 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| ساعت 12 | TN ، به طور معمول سفید ، انتقال دهنده | 500: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6387K | 262K (6 بیتی) | X: 0.314 ؛Y: 0.335 |
| اندازه صفحه: | 5.7 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 320 (RGB) 240 × [QVGA] | نوار عمودی RGB | 0.360 × 0.360 [70PPI] | 0.120 × 0.360 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 115.2 (H) × 86.4 (V) | 121.0 (H) × 92.2 (V) | 144 (H) 3. 103.8 (V) | 13.8 ± 0.5 میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 4: 3 (H: V) | ||
| صفحه لمسی : | کنترل کننده | نقاط تماس | رابط | فناوری TP |
| بدون کنترل کننده لمسی | - | - | لمس مقاومتی 4 سیمه | |
| نصب: | سوراخ های نصب جانبی (4-M2) ؛سوراخ های نصب عقب (4 عدد) | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 255 گرم (حداکثر) | - | - | ||
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| WLED | نوع لبه لبه (سمت بالا) | 5S4P | 4 رشته | 30K (نوع) | - | |
| WLED برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 16.0 / 17.5 ولت (نوع / حداکثر) | 20 میلی آمپر (نوع) | 1.28 وات (نوع) | ||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | FPC | |||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| 0.5 میلی متر | 8 پایه | 1 عدد | ||||
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 20/30 میلی آمپر (نوع) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | 0≤VIL≤0.1VCC؛0.9VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | CMOS (1 ch ، 6-bit) | رابط | ||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| ایریسو | IMSA-9637S-33Y902 | 0.5 میلی متر | 33 پین | 1 عدد | DRGB-33P1C6B-040A | |
LQ057Q3DG01 از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.2 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 144 (W) × 103.8 (H) × 14.3 (D) میلی متر ، اندازه منطقه مشاهده 121.0 (W) 92.2 است (H) میلی متر ، وزن خالص 255 گرم (حداکثر).LQ057Q3DG01 به عنوان TN ، محصول معمول LCM انتقال دهنده ، می تواند 320 cd / m 320 روشنایی صفحه نمایش 500: 1 نسبت کنتراست گذرا ، 80/80/80/65 (نوع) (CR≥5) (L / R / U /) د) زاویه دید ، بهترین جهت مشاهده در ساعت 12 و زمان پاسخگویی 30/10 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 5S4P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع لبه Edge (سمت بالا) قرار داده شده است و دارای طول عمر 30K ساعت است ، تصویب کرد.
