جزئیات محصول:
|

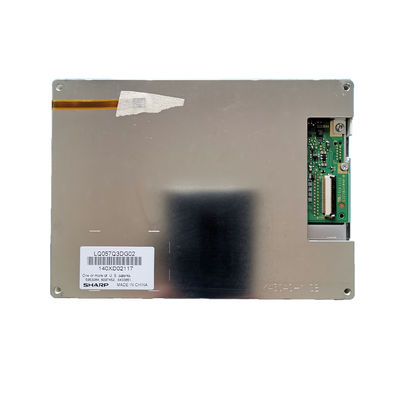

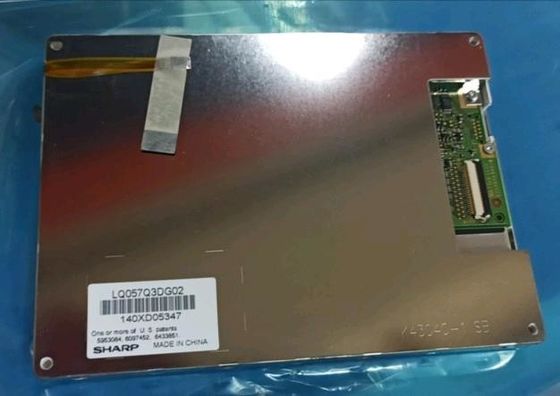

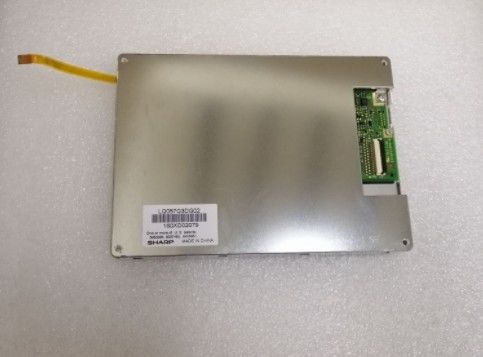

| مدل: | LQ057Q3DG02 | نام تجاری: | تیز |
|---|---|---|---|
| قالب پیکسل: | 320 (RGB) 240 Q [QVGA] 70PPI | اندازه مورب: | 5.7 اینچ |
| نوع رابط: | CMOS (1 ch ، 6 بیتی) ، کانکتور 33 پین | منبع نور: | WLED [5S4P] ، 30K ساعت |
| درخشندگی: | 400 سی دی در متر مکعب | محیط: | Operating Temperature: -30 ~ 70 °C ; دمای کار: -30 ~ 70 ° C؛ Storage Temperature: - |
| برجسته: | صفحه نمایش QVGA Sharp TFT LCD,صفحه تقارن Sharp TFT |
||
سری LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| اطلاعات اولیه : | نام تجاری | نام مدل | تایپ کنید | نام مستعار مدل |
|---|---|---|---|---|
| تیز | LQ057Q3DG02 | a-Si TFT-LCD ، LCM | - | |
| حداکثر رده بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح لرزش |
| -30 ~ 70 درجه سانتیگراد | -30 ~ 70 درجه سانتیگراد | - |
| اندازه صفحه نمایش : | 5.7 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 320 (RGB) 240 × ، QVGA | نوار عمودی RGB | 0.120 × 0.360 میلی متر | 0.360 × 0.360 میلی متر [70PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 115.2 × 86.4 میلی متر | 121.0 × 92.2 میلی متر | 144 × 103.8 میلی متر | 12.3 ± 0.5 میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 210 گرم (حداکثر) | - | - | ||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 400 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 550: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 12 | 80/80/80/65 (نوع) (CR≥5) | 30/10 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع لبه لبه (سمت بالا) | 30K (نوع) | 5S4P | 4 رشته | - | |
| WLED برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 16.0 / 17.5 ولت (نوع / حداکثر) | 20 میلی آمپر (نوع) | 1.28 وات (نوع) | ||||
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| - | FPC | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| 1 عدد | 8 پایه | 0.5 میلی متر | ||||
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 20/30 میلی آمپر (نوع) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | 0≤VIL≤0.1VCC؛0.9VCC≤VIH≤VCC | |||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| CMOS (1 ch ، 6-bit) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| ایریسو | IMSA-9637S-33Y902 | 1 عدد | 33 پین | 0.5 میلی متر | DRGB-33P1C6B-040A | |
LQ057Q3DG02 از نمایشگر پشتیبانی می کند 320 (RGB) 240 پوند(QVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 115.2 (W) × 86.4 (H) میلی متر ، اندازه رئوس مطالب 144 (W) × 103.8 (H) × 12.8 (D) میلی متر ، اندازه منطقه مشاهده 121.0 (W) × 92.2 است (H) میلی متر ، وزن خالص 210 گرم (حداکثر).LQ057Q3DG02 به عنوان TN ، محصول معمولاً سفید ، انتقال دهنده LCM ، می تواند 400 cd / m² روشنایی صفحه نمایش 550: 1 نسبت کنتراست گذرا ، 80/80/80/65 (نوع) (CR≥5) (L / R / U / د) زاویه دید ، بهترین جهت مشاهده در ساعت 12 و زمان پاسخگویی 30/10 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 5S4P WLED را به عنوان سیستم نور پس زمینه که به عنوان نوع لبه Edge (سمت بالا) قرار داده شده است و دارای طول عمر 30K ساعت است ، تصویب کرد.
