جزئیات محصول:
|

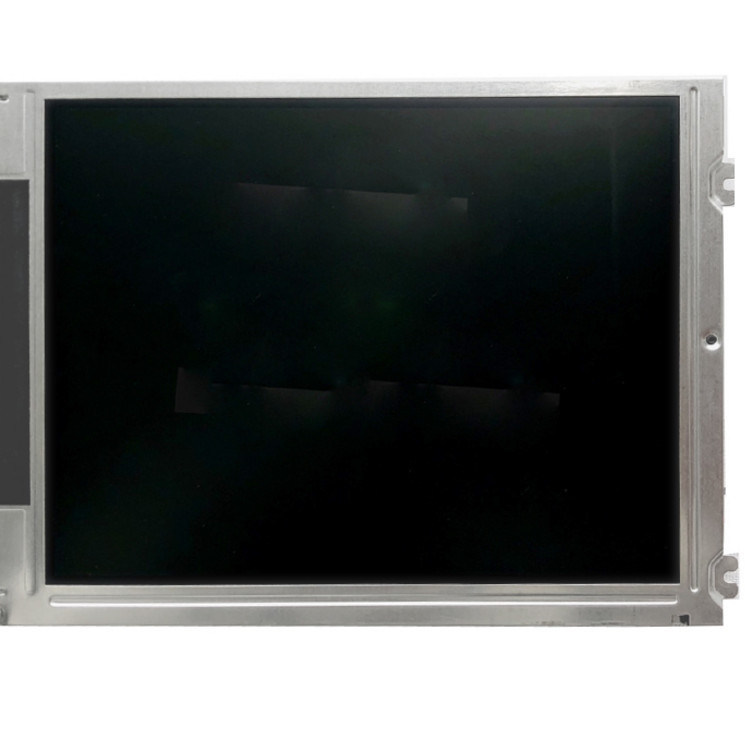

مدل: | LQ084V1DG41 | نام تجاری: | تیز |
---|---|---|---|
اندازه مورب: | 8.4 اینچ | درخشندگی: | 300 سی دی / متر مربع (نوع.) |
قالب پیکسل: | 640 (RGB) 480 [[VGA] 95PPI | منبع نور: | CCFL [1 قطعه] ، درایور W / O |
نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور | محیط: | Operating Temperature: -10 ~ 65 °C ; دمای کار: -10 ~ 65 درجه سانتیگراد ؛ Storage Te |
برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
سری LQ084 LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
ویژگی های Pixel: | قالب Pixel | 640 (RGB) 80 480 [VGA] | نقطه نقطه | 0.089 × 0.267 میلی متر (H × V) |
---|---|---|---|---|
پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.267 × 0.267 میلی متر (H × V) [95PPI] | |
اندازه مکانیکی: | منطقه نمایش | 170.88 × 128.16 میلی متر (H × V) | منطقه Bezel | 175.9 × 134.6 میلی متر (H × V) |
کمرنگ ترسیم کن | 221 × 152.4 میلی متر (H × V) | عمق طرح کلی | 12.0 (نوع) میلی متر | |
رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
سوراخ و براکت: | سوراخ های نصب صورت | |||
ویژگی های دیگر : | وزن | 430 گرم (حداکثر) | سطح | Antiglare (مه 25٪) ، پوشش سخت (3H) |
اطلاعات اولیه : | روشنایی | 300 سی دی در متر مکعب (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
---|---|---|---|---|
زاویه دید | 70/70/60/50 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
جهت مشاهده | ساعت 12 | زمان پاسخ | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 262K (6 بیتی) |
دمای رنگ | 6485K | یکنواختی سفید | 1.45 (حداکثر) (5 امتیاز) |
ویژگی های نور پس زمینه: | شکل لامپ | - | نوع لامپ | CCFL | طول عمر | - |
---|---|---|---|---|---|---|
جایگزینی | قابل تعویض | میزان | 1 عدد | موقعیت | نوع لبه لبه (سمت پایین) | |
لامپ برق: | ولتاژ ورودی | 680 ولت (نوع) | ورودی فعلی | 3.5 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | ||
فرکانس | 35/45 / 70KHz (حداقل / نوع / حداکثر) | ولتاژ شروع | 1500 ولت (حداکثر) (Ta = -10) | |||
مصرف | 4.1 وات (نوع) | |||||
ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | نه |
جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
JST | BHR-03VS-1 | 4.0 میلی متر | 3 پایه | 1 عدد | BLL-3PINS-HNL |
سیگنال سیسترم: | RGB موازی (1 ch ، 6 بیتی) | ولتاژ منطقی | VIL≤0.8V ؛2.1V≤VIH | |||
---|---|---|---|---|---|---|
سیگنال برق: | ولتاژ ورودی | 3.3 / 5.0 ولت (نوع) (VCC) | ورودی فعلی | 240 / 155mA (نوع) (ICC) | ||
ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
منابع انسانی | DF9BA-31P-1V | 1.0 میلی متر | 31 پین | 1 عدد | DRGB-31P1C6B-010K |
LQ084V1DG41 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 170.88 (W) × 128.16 (H) میلی متر ، اندازه رئوس مطالب 221 (W) × 152.4 (H) میلی متر ، اندازه منطقه مشاهده 175.9 (W) × 134.6 (H) میلی متر ، دارای سطح آنتیگلار (Haze 25٪) ، پوشش سخت (3H) ، وزن خالص 430g (حداکثر).LQ084V1DG41 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 300 cd / m² روشنایی صفحه نمایش 600: 1 نسبت کنتراست transimissive ، 70/70/60/50 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 12 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت پایین) قرار داده شده است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
