جزئیات محصول:
|
| شرکت تولید کننده: | تیز | نام مدل: | LQ104V1DG5A |
|---|---|---|---|
| شماره پیکسل: | 640 (RGB) 480 V (VGA) 76PPI | اندازه صفحه نمایش: | 10.4 " |
| درخشندگی: | 350 سی دی / متر مربع (نوع.) | نور پس زمینه: | 2 عدد CCFL ، 50K ساعت ، بدون درایور |
| نوع سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، کانکتور 31 پین | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 70 درجه سانتیگراد دمای کار: -10 ~ 65 درجه سانتیگراد |
| برجسته: | پانل LCD صنعتی CCFL LVDS,پانل CCFL NEC TFT |
||
سری LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| اندازه صفحه: | 10.4 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.110 × 0.330 میلی متر | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 211.2 × 158.4 میلی متر | 214.6 × 162.4 میلی متر | 246.5 × 179.4 میلی متر | 15.5 (حداکثر) میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در قاب سمت چپ ، راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 620 گرم (حداکثر) | آنتیگلر ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 350 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 500: 1 (نوع) (انتقال دهنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 70/70/50/60 (نوع) (CR≥10) | ساعت 6 | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 | |
| تنوع درخشندگی: | 1.45 (حداکثر) (5 امتیاز) | ||
| مصرف برق: | 6.4 وات |
|---|---|
| نرخ فریم: | 60 هرتز |
| اسکن معکوس: | بله (U / D ، L / R) |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| 210 / 140mA (نوع) (3.3V / 5.0V) | 3.3 / 5.0 ولت (نوع) | - | ||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | RGB موازی (1 ch ، 6 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | DF9MA-31P-1V (32) | 1 عدد | 1.0 میلی متر | 31 پین | DRGB-31P1C6B-010K | |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (سمت پایین) | سر راست | 2 عدد | 50K (نوع) | - | |
| CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 3.5 / 6.0 / 7.0mA (حداقل / نوع / حداکثر) | 466.7 ولت (نوع) | 5.6 وات (نوع) | ||||
| ولتاژ روشن | فرکانس لامپ | |||||
| 1000/1450 ولت (حداکثر) (Ta = + 25/0 ℃) | 35/60 / 70KHz (حداقل / نوع / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
 |
رابط | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | BHR-02 (8.0) VS-1N | 2 عدد | 8.0 میلی متر | 2 پایه | BLL-2PINS-HL | |

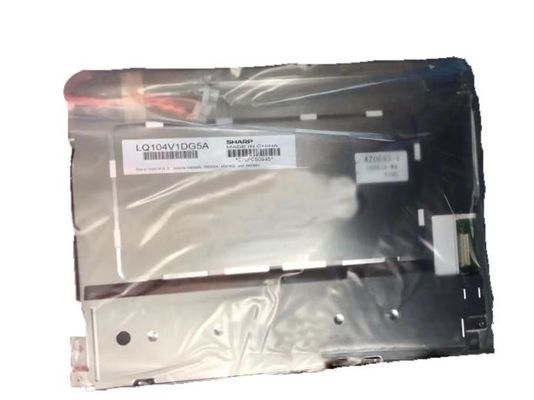

LQ104V1DG5A از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 H (H) × 15.5 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 620 گرم (حداکثر).LQ104V1DG5A به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ104V1DG5A می تواند 350 cd / m² روشنایی صفحه نمایش نسبت 500: 1 نسبت کنتراست transimissive ، 70/70/50/60 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ دهی 25/10 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیسترم نور پس زمینه که به عنوان Edge light type (سمت پایین) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.
