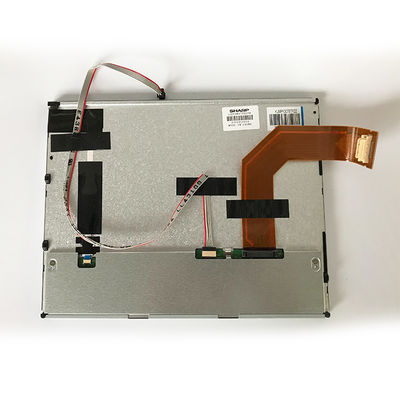

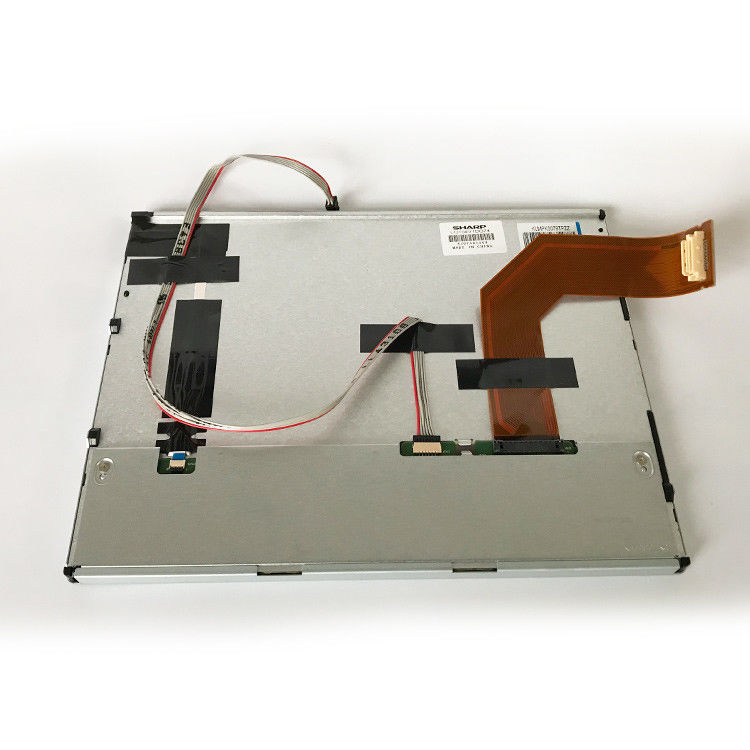

جزئیات محصول:
|
مدل پنل: | LQ104V1DG74 | نام تجاری پانل: | تیز |
---|---|---|---|
اندازه پانل: | 10.4 اینچ | وضوح: | 640 (RGB) 480،، VGA، 76PPI |
روشنایی: | 370 سی دی / متر مربع (نوع.) | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
نوع لامپ: | WLED ، 70K ساعت ، با درایور LED | رابط سیگنال: | CMOS (1 ch ، 6-bit) ، 40 پین کانکتور |
برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
سری LQ104 LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62
جزئیات اساسی: | شرکت تولید کننده | نام مدل | LQ104V1DG74 | |
---|---|---|---|---|
نوع صفحه | a-Si TFT-LCD ، LCM | نام دیگر | - | |
اندازه صفحه | 10.4 اینچ | طراحی شده برای | ||
حداکثر رده بندی: | دمای OP | -30 ~ 80 درجه سانتیگراد | دما ST | -30 ~ 80 درجه سانتیگراد |
سطح لرزش | 1.0 گرم (9.8 متر بر ثانیه) | RoHS |
اطلاعات اولیه : | درخشندگی | 370 cd / m² (نوع) | نسبت کنتراست | 800: 1 (نوع) (انتقال دهنده) |
---|---|---|---|---|
نمای خوب در | ساعت 6 | سرعت پاسخ | 35 (نوع) (Tr + Td) (میلی ثانیه) | |
زاویه دید | 80/80/60/80 (نوع) (CR≥10) | حالت عملیاتی | TN ، به طور معمول سفید ، انتقال دهنده | |
عملکرد رنگ: | رنگی بودن | Wx: 0.300 ؛وای: 0.320 | پشتیبانی از رنگ | 262K (6 بیتی) |
دمای رنگ | 7351K | یکنواختی سفید | 1.33 (حداکثر) (5 امتیاز) |
ویژگی های Pixel: | تعداد پیکسل | 640 (RGB) 80 480 [VGA] | چیدمان | نوار عمودی RGB |
---|---|---|---|---|
نقطه نقطه (W × H) | 0.110 × 0.330 میلی متر | Pixel Pitch (W × H) | 0.330 × 0.330 میلی متر [76PPI] | |
اندازه فیزیکی : | مشاهده فعال | 211.2 (W) × 158.4 (H) میلی متر | به طور کلی کم نور | 227.3 (W) × 177.5 (H) میلی متر |
افتتاحیه قاب | 215.4 (W) × 161.8 (H) میلی متر | عمق کلی | 10.0 (حداکثر) میلی متر | |
رئوس مطالب: | شکل فرم | مستطیل تخت | گرایش | نوع منظره |
نسبت ابعاد (W: H) | 4: 3 | سبک شکل | ||
رفع: | سوراخ های نصب جانبی (4-M3) در حاشیه سمت چپ ، راست | |||
سایر جزئیات: | جرم | 500 گرم | سطح | آنتیگلر ، پوشش سخت (3H) |
نرخ تجدید : | 60 هرتز |
---|---|
اسکن معکوس: | بله (180 درجه) |
مصرف برق: | 3.4 وات (نوع) |
سیگنال برق: | جریان ورودی | 300 میلی آمپر (نوع) | ولتاژ ورودی | 3.3 ولت (نوع) | ||
---|---|---|---|---|---|---|
مصرف | - | رابط سیگنال | CMOS (1 ch ، 6-bit) | |||
ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
FH63-40S-0.5SH | 1 عدد | 0.5 میلی متر | 40 پین |
ویژگی های لامپ: | شکل لامپ | - | نوع لامپ | WLED | موقعیت | نوع نور لبه |
---|---|---|---|---|---|---|
تبادل | قابل تعویض | میزان | - | زندگی | 70K (نوع) (ساعتها) | |
ویژگی های رابط: | موقعیت | - | نوع فیزیکی | رابط | ||
جزئیات رابط: | نام تجاری | مدل | میزان | پیچ پین | مقدار پین | انتساب پین |
JAE | FI-S6P-HFE | 1 عدد | 1.25 میلی متر | 6 پایه | ||
درایور نور پس زمینه: | با درایور LED | |||||
راننده برق: | جریان ورودی | 200 میلی آمپر (نوع) | ولتاژ ورودی | 12 ± 1.2 ولت |
LQ104V1DG74 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 227.3 (W) × 177.5 (H) × 10 (D) میلی متر ، اندازه منطقه مشاهده 215.4 (W) 1. 161.8 (H) میلی متر ، با سطح آنتی گلار ، پوشش سخت (3H) ، وزن خالص 500 گرم.LQ104V1DG74 به عنوان TN ، محصول LCM انتقال دهنده به طور معمول سفید ، LQ104V1DG74 می تواند 370 سی دی / متر مکعب روشنایی صفحه نمایش 800: 1 نسبت کنتراست گذرا ، 80/80/60/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 35 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است و دارای طول عمر 70K ساعت ، با درایور LED است ، تصویب کرد.
