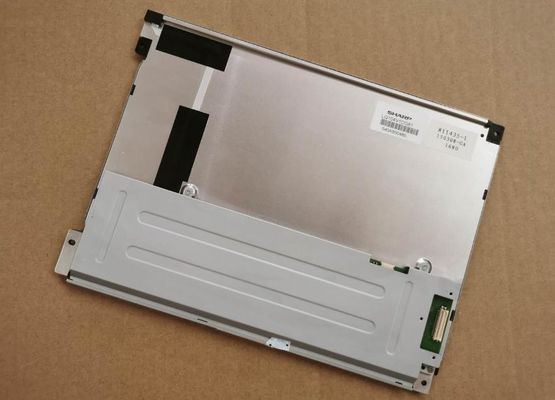

جزئیات محصول:
|
| مدل پنل: | LQ104V1DG81 | نام تجاری پانل: | تیز |
|---|---|---|---|
| رابط سیگنال: | CMOS (1 ch ، 6 بیتی) ، 31 پین کانکتور | نوع لامپ: | WLED ، 50K ساعت ، با درایور LED |
| اندازه پانل: | 10.4 " | وضوح: | 640 (RGB) 480،، VGA، 76PPI |
| روشنایی: | 450 سی دی / متر مربع (نوع.) | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ104 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| اطلاعات اولیه : | نام تجاری | نام مدل | تایپ کنید | نام مستعار مدل |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD ، LCM | - | ||
| حداکثر رده بندی: | RoHS | دمای کار | دمای ذخیره سازی | سطح لرزش |
| -30 ~ 80 درجه سانتیگراد | -30 ~ 80 درجه سانتیگراد | - |
| اندازه صفحه نمایش : | 10.4 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.110 × 0.330 میلی متر | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 211.2 × 158.4 میلی متر | 214.6 × 162.4 میلی متر | 246.5 × 179.3 میلی متر | 13.0 (حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 500 گرم | - | آنتیگلر ، پوشش سخت (3H) | ||
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 450 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 800: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 6 | 80/80/65/80 (نوع) (CR≥10) | 35 (نوع) (Tr + Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 7351K | 262K (6 بیتی) | X: 0.300 ؛Y: 0.320 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 49٪ | 68٪ | 51٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 51٪ | 37٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| یکنواختی سفید: | 1.33 (حداکثر) (5 امتیاز) | ||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| WLED | نوع نور لبه | 50K (نوع) | - | - | قابل تعویض | |
| ویژگی های رابط: | حالت راننده WLED | نوع فیزیکی | موقعیت رابط | |||
| با درایور LED | رابط | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| JST | SM06B-SHLS-TF | 1 عدد | 6 پایه | 1.0 میلی متر | ||
| WLED Driver Electric: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 12.0 ± 1.2 ولت | 400 / 500mA (نوع / حداکثر) | - | ||||
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 ولت (نوع) | 230 / 300mA (نوع / حداکثر) | - | ||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| CMOS (1 ch ، 6-bit) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| منابع انسانی | DF9MA-31P-1V (32) | 1 عدد | 31 پین | 1.0 میلی متر | DRGB-31P1C6B-010F | |
LQ104V1DG81 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.3 (H) × 13 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح آنتی گلار ، پوشش سخت (3H) ، وزن خالص 500 گرم.LQ104V1DG81 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 450 cd / m² روشنایی صفحه نمایش 800: 1 نسبت کنتراست transimissive ، 80/80/65/80 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ 35 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ، همچنین با عملکرد دامنه رنگ 50٪ (NTSC) ارائه می شود.این محصول WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 50K ساعت ، با درایور LED است.
