جزئیات محصول:
|
نام تجاری: | تیز | مدل: | LQ104V1DG83 |
---|---|---|---|
درخشندگی: | 350 سی دی / متر مربع (نوع.) | اندازه مورب: | 10.4 " |
منبع نور: | CCFL [2 عدد] ، 50K ساعت ، با اینورتر | نوع رابط: | موازی RGB (1 گرم ، 6 بیتی) ، کانکتور 32 پین |
قالب پیکسل: | 640 (RGB) 480 V [VGA] 76PPI | محیط: | Operating Temperature: -10 ~ 70 °C ; دمای کار: -10 ~ 70 ° C؛ Storage Temperature: - |
برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
سری LQ104 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
اندازه صفحه: | 10.4 اینچ | |||
---|---|---|---|---|
ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.110 × 0.330 میلی متر | 0.330 × 0.330 میلی متر [76PPI] | |
اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
211.2 × 158.4 میلی متر | 214.6 × 162.4 میلی متر | 246.5 × 179.4 میلی متر | 34.7 (حداکثر) میلی متر | |
رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
رفع: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در قاب سمت چپ ، راست | |||
ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
- | 700 گرم (حداکثر) | آنتیگلر ، پوشش سخت (3H) |
اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
---|---|---|---|
350 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 300: 1 (نوع) (انتقال دهنده) | |
زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
70/70/40/70 (نوع) (CR≥10) | ساعت 6 | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
32767K | 262K (6 بیتی) | X: 0.131 ؛Y: 0.329 | |
1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
73٪ | 94٪ | 76٪ | |
پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
76٪ | 55٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
تنوع درخشندگی: | 1.45 (حداکثر) (5 امتیاز) |
مصرف برق: | 8.3 وات (نوع) |
---|---|
نرخ فریم: | 60 هرتز |
اسکن معکوس: | بله (U / D ، L / R) |
سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
---|---|---|---|---|---|---|
180 / 130mA (نوع) (ICC) | 3.3 / 5.0 ولت (نوع) (VCC) | - | ||||
ولتاژ برای سیگنال های نمایشگر: | GND≤VIL≤0.8V؛2.3≤VIH≤3.3V (VCC≥3.3V) ؛2.3≤VIH≤VCC (VCC≤3.3V) | |||||
ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
- | رابط | RGB موازی (1 ch ، 6 بیتی) | ||||
رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
JAE | IL-FPR-32S-VF | 1 عدد | 0.5 میلی متر | 32 پین | DRGB-32P1C6B-040A |
ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
---|---|---|---|---|---|---|
CCFL | نوع لبه لبه (سمت بالا) | سر راست | 2 عدد | 50K (حداقل) | - | |
ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
- | رابط | با اینورتر | ||||
جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
JST | S6B-ZR-SM3A-TF | 1 عدد | 1.5 میلی متر | 6 پایه | BDL-6PINS-VVVGGG | |
راننده برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
630 / 700mA (نوع / حداکثر) | 12.0 ولت (نوع) | - |

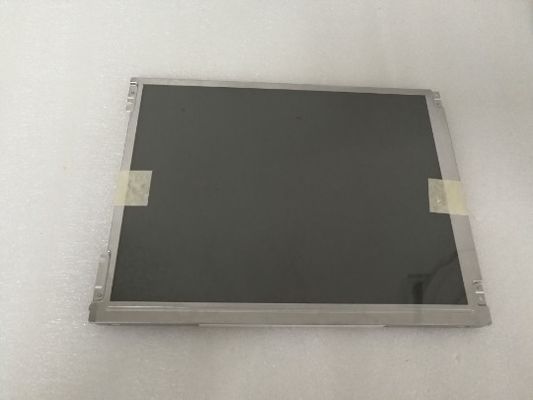

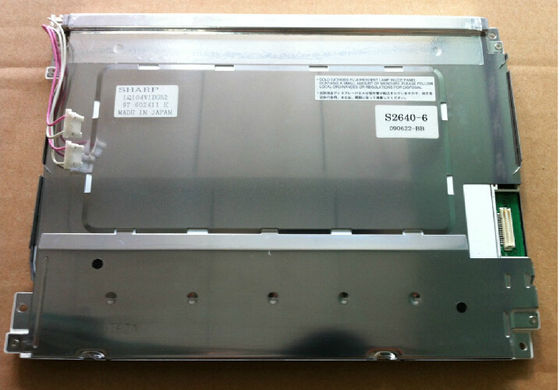

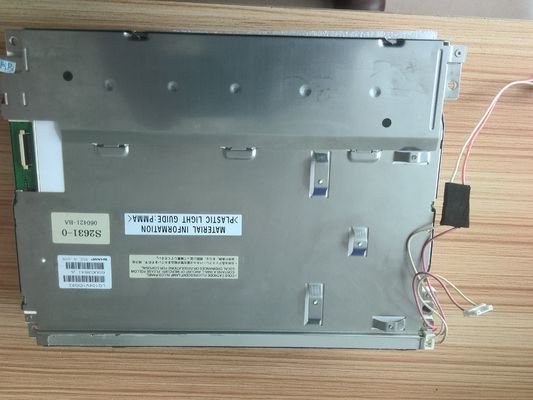

LQ104V1DG83 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 H (H) × 34.7 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 700 گرم (حداکثر).LQ104V1DG83 به عنوان TN ، محصول معمولاً سفید و انتقال دهنده LCM ، می تواند 350 cd / m² روشنایی صفحه نمایش نسبت کنتراست transimissive 300: 1 ، 70/70/40/70 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود ، همچنین با عملکرد طیف رنگ 72٪ (NTSC).این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت ، با اینورتر است.
