جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ104V1LG61 |
|---|---|---|---|
| روشنایی: | 450cd / m² | اندازه پانل: | 10.4 " |
| رابط سیگنال: | کانکتور LVDS (1 گرم ، 6 بیتی) ، 20 پین کانکتور | نوع لامپ: | 2 قطعه CCFL ، 50K ساعت ، بدون درایور |
| وضوح: | 640 (RGB) 480،، VGA، 76PPI | محیط: | Operating Temp.: -30 ~ 80 °C ; دمای عملیاتی: -30 ~ 80 ° C؛ Storage Temp.: -30 ~ 80 |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
LQ104 سری LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| ویژگی های Pixel: | وضوح | 640 (RGB) 80 480 ، VGA | پیچ نقطه (میلی متر) | 0.110 × 0.330 (H × V) |
|---|---|---|---|---|
| قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.330 × 0.330 (H × V) [76PPI] | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | 211.2 (H) × 158.4 (V) | ناحیه قاب (میلی متر) | 214.6 (H) × 162.4 (V) |
| رئوس مطالب ابعاد (میلی متر) | 246.5 (H) × 179.4 (V) | عمق (میلی متر) | 13.7 (حداکثر) | |
| رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | |
| نسبت ابعاد | 4: 3 (H: V) | گرایش | نوع منظره | |
| نصب: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در قاب سمت چپ ، راست | |||
| مشخصات دیگر: | وزن | 620 گرم (حداکثر) | رفتار | آنتیگلر ، پوشش سخت (3H) |
| اطلاعات اولیه : | درخشندگی (cd / m²) | 450 (نوع) | نسبت کنتراست | 600: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 70/70/50/60 (نوع) (CR≥10) | حالت نمایش | TN ، به طور معمول سفید ، انتقال دهنده | |
| بهترین نمایش در | ساعت 6 | پاسخ (میلی ثانیه) | 10/25 (نوع) (Tr / Td) | |
| عملکرد رنگ: | مختصات سفید | X: 0.313 ؛Y: 0.329 | نمایش رنگ ها | 262K (6 بیتی) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.35 (حداکثر) (5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 43٪ | sRGB | 60٪ پوشش |
| Adobe RGB | 45٪ پوشش | DCI-P3 | 45٪ پوشش | |
| Rec202020 | 32٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| نرخ فریم: | 60 هرتز |
|---|---|
| اسکن معکوس: | بله (U / D ، L / R) |
| مصرف برق: | 6.3 وات |
| سیگنال برق: | تامین کننده ولتاژ | 3.3 / 5.0 ولت (نوع) | تأمین جریان | 200 / 130mA (نوع) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| نوع سیگنال: | LVDS (1 ch ، 6 بیتی) | ولتاژ سیگنال | - | |||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| 1 عدد | 20 پین | 1.25 میلی متر | LVDS-20P1C6B-070D | |||
| ویژگی های نور پس زمینه: | شکل | سر راست | تایپ کنید | CCFL | موقعیت | نوع لبه لبه (سمت بالا) |
|---|---|---|---|---|---|---|
| جایگزینی | قابل تعویض | تعداد | 2 عدد | طول عمر | 50K (حداقل) (ساعتها) | |
| لامپ برق: | تامین کننده ولتاژ | 470 ولت (نوع) | تأمین جریان | 3.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | ||
| فرکانس | 35/60 / 70KHz (حداقل / نوع / حداکثر) | ولتاژ راه اندازی | TBD | |||
| مصرف | 5.64 وات (نوع) | |||||
| ویژگی های رابط: | موقعیت | - | تایپ کنید | رابط | ||
| جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
| JST | BHR-02 (8.0) VS-1N | 2 عدد | 2 پایه | 8.0 میلی متر | BLL-2PINS-HL | |
| درایور نور پس زمینه: | نه | |||||

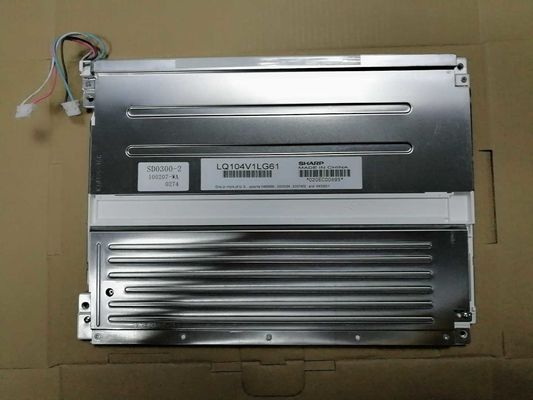

LQ104V1LG61 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 H (H) × 13.7 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 620 گرم (حداکثر).LQ104V1LG61 به عنوان TN ، محصول معمولاً سفید و انتقال دهنده LCM ، می تواند 450 cd / m² روشنایی صفحه نمایش نسبت کنتراست گذرا 600: 1 ، 70/70/50/60 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ و همچنین عملکرد طیف رنگ 43٪ (NTSC) ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
