جزئیات محصول:
|
| نام مدل: | LQ104V7DS01 | اندازه صفحه نمایش: | 10.4 اینچ |
|---|---|---|---|
| شرکت تولید کننده: | تیز | درخشندگی: | 250 سی دی در متر مکعب |
| نوع سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور | نور پس زمینه: | 2 عدد CCFL ، 50K ساعت ، بدون درایور |
| شماره پیکسل: | 640 (RGB) 480 V (VGA) 76PPI | Max. حداکثر Ratings رتبه بندی: | دمای ذخیره سازی: -30 ~ 70 درجه سانتیگراد دمای کار: -10 ~ 65 درجه سانتیگراد |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
LQ104 سری LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| اندازه صفحه: | 10.4 اینچ | |||
|---|---|---|---|---|
| ویژگی های Pixel: | وضوح | ترتیب پیکسل | نقطه نقطه (W × H) | Pixel Pitch (W × H) |
| 640 (RGB) 80 480 ، VGA | نوار عمودی RGB | 0.110 × 0.330 میلی متر | 0.330 × 0.330 میلی متر [76PPI] | |
| اندازه مکانیکی: | منطقه فعال (W × H) | منطقه Bezel (W × H) | ابعاد رئوس مطالب (عرض × ارتفاع) | عمق طرح کلی |
| 211.2 × 158.4 میلی متر | 215.2 × 162.4 میلی متر | 245 × 195 میلی متر | 11.4 ± 0.5 میلی متر | |
| رئوس مطالب: | سبک فرم | نسبت ابعاد | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 (W: H) | نوع منظره | ||
| رفع: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | روکش صفحه | وزن | سطح | |
| - | 700 گرم (نوع) | Antiglare ، پوشش سخت ، Antireflection | ||
| اطلاعات اولیه : | روشنایی | حالت عملیاتی | نسبت کنتراست |
|---|---|---|---|
| 250 سی دی در متر مکعب (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 250: 1 (نوع) (انتقال دهنده) 4.5: 1 (نوع) (بازتابنده) | |
| زاویه دید (L / R / U / D) | جهت مشاهده | سرعت پاسخ | |
| 45/45/45/45 (نوع) (CR≥5) | ساعت 6 | 20/40 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ | مقدار رنگ | رنگی رنگ سفید |
| 6671K | 262K (6 بیتی) | X: 0.304 ؛Y: 0.361 | |
| تنوع درخشندگی: | 1.45 (حداکثر) (5 امتیاز) | ||
| کارایی : | نوع سه بعدی | دید در فضای باز | بازتاب |
| - | نور خورشید قابل خواندن | 3.2٪ (نوع) | |
| سیگنال برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
|---|---|---|---|---|---|---|
| TBD / 280mA (نوع) (ICC) | 3.3 / 5.0 ولت (نوع) (VCC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.3VCC؛0.7VCC≤VIH | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
| - | رابط | RGB موازی (1 ch ، 6 بیتی) | ||||
| رابط سیگنال: | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| منابع انسانی | DF9MA-31P-1V | 1 عدد | 1.0 میلی متر | 31 پین | DRGB-31P1C6B-010K | |
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | شکل | میزان | زندگی (ساعتها) | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (بالا و پایین) | سر راست | 2 عدد | 50K (حداقل) | - | |
| CCFL برق: | ورودی فعلی | ولتاژ ورودی | مصرف | |||
| 2.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 500 ولت (نوع) | 6.0 وات (نوع) | ||||
| ولتاژ روشن | فرکانس لامپ | |||||
| 950/1250 ولت (حداکثر) (Ta = + 25/0 ℃) | 20/35 / 60KHz (حداقل / نوع / حداکثر) | |||||
| ویژگی های رابط: | موقعیت | تایپ کنید | درایور CCFL | |||
| - | رابط | نه | ||||
| جزئیات رابط | نام تجاری | مدل | میزان | پیچ پین | سنجاق | انتساب پین |
| JST | BHR-03VS-1 | 2 عدد | 4.0 میلی متر | 3 پایه | BLL-3PINS-HNL | |

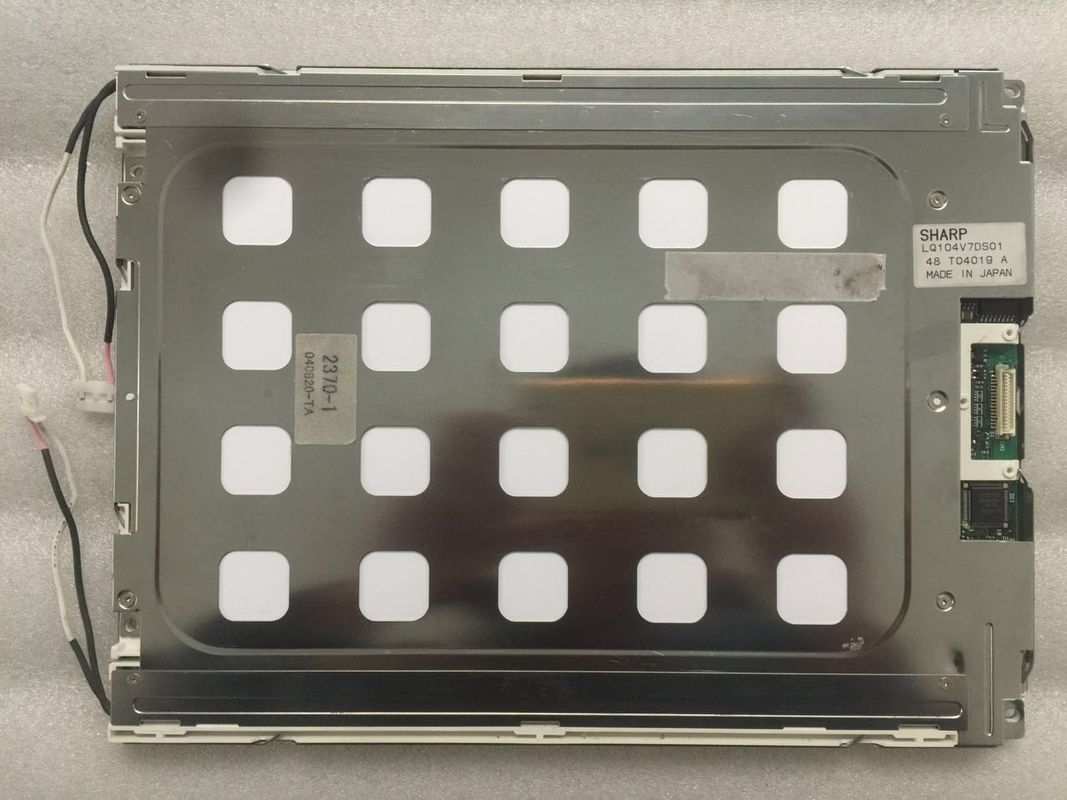

LQ104V7DS01 از نمایشگر پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 245 (W) × 195 (H) × 11.9 (D) میلی متر ، اندازه منطقه مشاهده 215.2 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت ، Antireflection ، وزن خالص 700 گرم (نوع).LQ104V7DS01 به عنوان یک محصول LCM سفید ، به طور معمول سفید و قابل انتقال ، LQ104V7DS01 می تواند روشنایی صفحه نمایش 250 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست transimissive 250: 1 ، نسبت کنتراست انعکاسی 4.5: 1 (نوع) ، 45/45/45/45 (نوع) CR≥5) (L / R / U / D) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 20/40 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (بالا و پایین) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، به راننده نور پس زمینه خارجی نیز نیاز است.
