جزئیات محصول:
|
| نام تجاری پانل: | تیز | مدل پنل: | LQ10D36A |
|---|---|---|---|
| روشنایی: | 200 سی دی در متر مکعب | اندازه پانل: | 10.4 اینچ |
| نوع لامپ: | 1 قطعه CCFL ، 50K ساعت ، بدون درایور | رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 31 پین کانکتور |
| وضوح: | 640 (RGB) 480،، VGA، 76PPI | محیط: | Operating Temp.: -10 ~ 65 °C ; دمای کار: -10 ~ 65 درجه سانتیگراد ؛ Storage Temp.: - |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ10 LQ10D421 LQ10D42 LQ10D41 LQ10D36A
| اطلاعات اولیه : | درخشندگی (cd / m²) | زاویه دید (L / R / U / D) | زمان پاسخ (میلی ثانیه) |
|---|---|---|---|
| 200 (نوع) | 70/70/50/60 (نوع) (CR≥10) | 10/25 (نوع) (Tr / Td) | |
| بهترین نمایش در | حالت نمایش | نسبت کنتراست | |
| ساعت 6 | TN ، به طور معمول سفید ، انتقال دهنده | 500: 1 (نوع) (انتقال دهنده) | |
| رنگ Dispaly: | دمای رنگ | نمایش رنگ ها | مختصات سفید |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 | |
| تنوع سفید: | 1.45 (حداکثر) (5 امتیاز) | ||
| اندازه صفحه: | 10.4 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | قالب Pixel | پیکربندی پیکسل | پیچ پیکسل (میلی متر) | پیچ نقطه (میلی متر) |
| 640 (RGB) 80 480 [VGA] | نوار عمودی RGB | 0.330 × 0.330 [76PPI] | 0.130 × 0.330 | |
| اندازه مکانیکی: | منطقه فعال (میلی متر) | ناحیه قاب (میلی متر) | ابعاد کلی (میلی متر) | عمق رئوس مطالب (میلی متر) |
| 211.2 (H) × 158.4 (V) | 214.6 (H) × 162.4 (V) | 246.5 (H) × 179.4 (V) | 11.0 (حداکثر) میلی متر | |
| رئوس مطالب: | فاکتور فرم | گرایش | نسبت ابعاد | سبک شکل |
| مستطیل تخت | نوع منظره | 4: 3 (H: V) | ||
| نصب: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7 × 4.4) در قاب سمت چپ ، راست | |||
| سایر جزئیات: | وزن | روکش صفحه | رفتار | |
| 520 گرم (حداکثر) | - | آنتیگلر ، پوشش سخت (3H) | ||
| ویژگی های لامپ: | تایپ کنید | موقعیت | تعداد | شکل | زندگی (ساعتها) | تبادل لامپ |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (سمت بالا) | 1 عدد | سر راست | 50K (نوع) | قابل تعویض | |
| CCFL برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
| 500 ولت (نوع) | 2.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 3.0 وات (نوع) | ||||
| فرکانس عملیاتی | ولتاژ شروع | |||||
| 20/35 / 60KHz (حداقل / نوع / حداکثر) | 950/1400/1500 ولت (حداکثر) (Ta = + 25/0 / -10.0 ℃) | |||||
| ویژگی های رابط: | موقعیت | درایور نور پس زمینه | تایپ کنید | |||
| - | نه | رابط | ||||
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| JST | BHR-02 (8.0) VS-1N | 8.0 میلی متر | 2 پایه | 1 عدد | BLL-2PINS-HL | |
| پانل رانندگی برق: | تامین کننده ولتاژ | تأمین جریان | قدرت | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 ولت (نوع) (VCC) | 210 / 140mA (نوع) (ICC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.8V ؛2.1V≤VIH | |||||
| ویژگی های رابط: | موقعیت | علامت | تایپ کنید | |||
| - | RGB موازی (1 ch ، 6 بیتی) | رابط | ||||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | مقدار پین | تعداد | پیکربندی |
| منابع انسانی | DF9MA-31P-1V (32) | 1.0 میلی متر | 31 پین | 1 عدد | DRGB-31P1C6B-010K | |

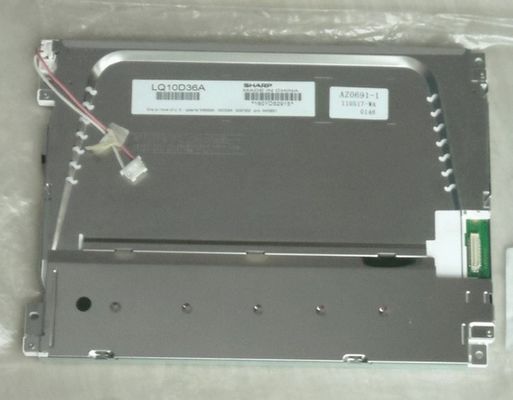

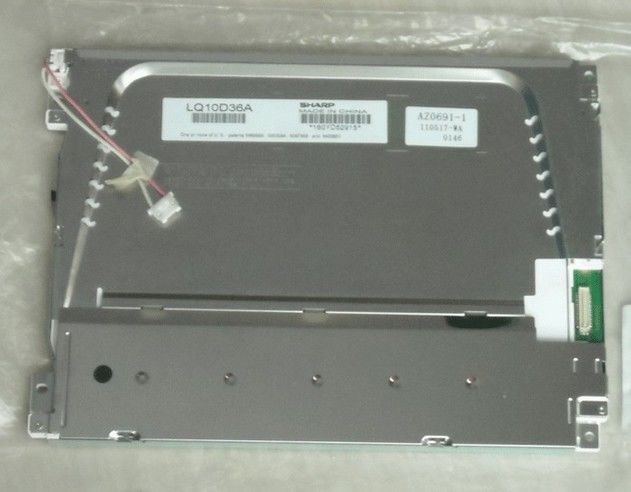

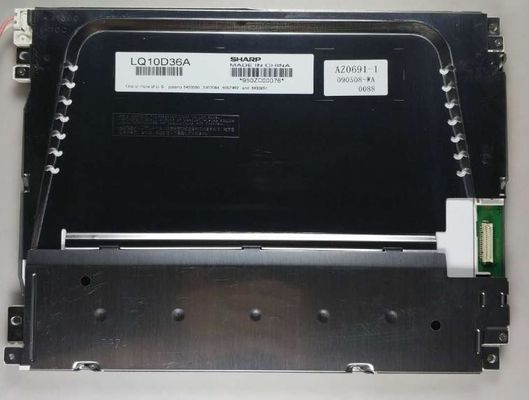

LQ10D36A از صفحه نمایش پشتیبانی می کند 640 (RGB) 480 پوند(VGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 211.2 (W) × 158.4 (H) میلی متر ، اندازه رئوس مطالب 246.5 (W) × 179.4 (H) × 11 (D) میلی متر ، اندازه منطقه مشاهده 214.6 (W) × 162.4 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 520 گرم (حداکثر).LQ10D36A می تواند به عنوان TN ، محصول معمولاً سفید و انتقال دهنده LCM ، روشنایی صفحه نمایش 200 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست گذرا 500: 1 ، 70/70/50/60 (نوع) (CR≥10) (L / R / U / د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 10/25 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ارائه می شود.این محصول 1 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به درایور نور پس زمینه خارجی نیز نیاز است.LQ10D36A از RGB موازی (1 ch 6 بیتی) به عنوان سیگنال ورودی سیگنال استفاده می کند که با 31 پین اتصال دهنده با ولتاژ منبع تغذیه 3.3 / 5.0V (نوع) (VCC) متصل می شود.
