جزئیات محصول:
|
| اندازه پانل: | 12.1 اینچ | مدل پنل: | LQ121S1DG43 |
|---|---|---|---|
| روشنایی: | 370 سی دی / متر مربع (نوع.) | وضوح: | 800 (RGB) 600 پوند ، SVGA ، 82PPI |
| نوع لامپ: | 2 قطعه CCFL ، 50K ساعت ، بدون درایور | رابط سیگنال: | موازی RGB (1 گرم ، 6 بیتی) ، 41 پین کانکتور |
| زاویه دید: | 70/70/50/60 | محیط: | Operating Temp.: -10 ~ 65 °C ; دمای کار: -10 ~ 65 درجه سانتیگراد ؛ Storage Temp.: - |
| برجسته: | نمایشگر LCD LVDS TFT,نمایشگر LCD WLED با روشنایی بالا |
||
سری LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| اطلاعات اولیه : | درخشندگی | حالت کار | نسبت کنتراست |
|---|---|---|---|
| 370 cd / m² (نوع) | TN ، به طور معمول سفید ، انتقال دهنده | 450: 1 (نوع) (انتقال دهنده) | |
| نمای خوب در | زاویه دید | زمان پاسخ | |
| ساعت 6 | 70/70/50/60 (نوع) (CR≥10) | 10/25 (نوع) (Tr / Td) (میلی ثانیه) | |
| رنگ Dispaly: | دمای رنگ: | پشتیبانی از رنگ | مختصات رنگ |
| 6485K | 262K (6 بیتی) | X: 0.313 ؛Y: 0.329 | |
| 1931 رنگ Gamlt: | نسبت NTSC | پوشش sRGB | Adobe RGB Coverage |
| 50٪ | 69٪ | 52٪ | |
| پوشش DCI-P3 | Rec.2020 پوشش | ملاحظات | |
| 52٪ | 37٪ | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) | |
| یکنواختی سفید: | 1.25 (حداکثر) (5 امتیاز) | ||
| اندازه صفحه نمایش : | 12.1 " | |||
|---|---|---|---|---|
| ویژگی های Pixel: | شماره پیکسل | قالب Pixel | نقطه نقطه (H × V) | Pixel Pitch (H × V) |
| 800 (RGB) 600 ، SVGA | نوار عمودی RGB | 0.1025 × 0.3075 میلی متر | 0.3075 × 0.3075 میلی متر [82PPI] | |
| اندازه مکانیکی: | منطقه نمایش (H × V) | افتتاح قاب (H × V) | ابعاد کلی (H × V) | عمق کلی |
| 246 × 184.5 میلی متر | 249.0 × 187.5 میلی متر | 276 × 209 میلی متر | 11.0 (حداکثر) میلی متر | |
| رئوس مطالب: | شکل فرم | نسبت ابعاد (H: V) | گرایش | سبک شکل |
| مستطیل تخت | 4: 3 | نوع منظره | ||
| مشخصات دیگر: | جرم | روکش صفحه | درمان سطحی | |
| 660 گرم (حداکثر) | - | آنتیگلر ، پوشش سخت (3H) | ||
| سوراخ و براکت: | سوراخ های نصب صورت (2-Φ3.4 ، 2-R1.7) در حاشیه سمت چپ ، راست | |||
| ویژگی های نور پس زمینه: | تایپ کنید | موقعیت | زندگی (ساعتها) | میزان | شکل | جایگزینی |
|---|---|---|---|---|---|---|
| CCFL | نوع لبه لبه (سمت بالا) | 50K (حداقل) | 2 عدد | سر راست | قابل تعویض | |
| CCFL برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
| 583 ولت (نوع) | 3.0 / 6.0 / 6.5 میلی آمپر (حداقل / نوع / حداکثر) | 7.0W (نوع) | ||||
| فرکانس عملیاتی | ولتاژ راه اندازی | |||||
| 35/60 / 80KHz (حداقل / نوع / حداکثر) | 1200/1500 ولت (حداکثر) (Ta = + 25 / -10 ℃) | |||||
| ویژگی های رابط: | حالت راننده CCFL | نوع فیزیکی | موقعیت رابط | |||
| نه | رابط | - | ||||
| جزئیات رابط | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| JST | BHR-03VS-1 | 2 عدد | 3 پایه | 4.0 میلی متر | BLL-3PINS-HNL | |
| سیگنال برق: | ولتاژ ورودی | جریان ورودی | مصرف برق | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0 ولت (نوع) (VCC) | 380 / 230mA (نوع) (ICC) | - | ||||
| ولتاژ برای سیگنال های نمایشگر: | VIL≤0.8V ؛2.1V≤VIH | |||||
| ویژگی های رابط: | نوع سیگنال | نوع فیزیکی | موقعیت رابط | |||
| RGB موازی (1 ch ، 6 بیتی) | رابط | - | ||||
| جزئیات رابط: | نام تجاری | نام مدل | میزان | سنجاق | پیچ پین | پیکربندی پین |
| 1 عدد | 41 پین | 1.0 میلی متر | DRGB-41P1C6B-010A | |||

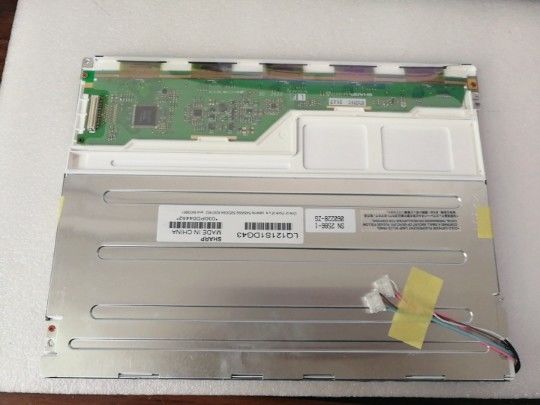

LQ121S1DG43 از نمایشگر پشتیبانی می کند 800 (RGB) 600 پوند(SVGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 246 (W) × 184.5 (H) میلی متر ، اندازه رئوس مطالب 276 (W) × 209 (H) × 11 (D) میلی متر ، اندازه منطقه مشاهده 249.0 (W) 187.5 (H) میلی متر ، با سطح سطح آنتیگلار ، پوشش سخت (3H) ، وزن خالص 660 گرم (حداکثر).LQ121S1DG43 به عنوان TN ، محصول LCM انتقال دهنده سفید ، به طور معمول سفید ، می تواند 370 سی دی / متر مکعب روشنایی صفحه نمایش 450: 1 نسبت کنتراست گذرا ، 70/70/50/60 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخ دهی 25/10 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 262K رنگ ، همچنین با عملکرد دامنه رنگ 50٪ (NTSC) ارائه می شود.این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان Edge light type (سمت بالا) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، همچنین به راننده نور پس زمینه خارجی نیز نیاز است.
