جزئیات محصول:
|
مدل پنل: | LQ133M1JW02 | اندازه پانل: | 13.3 اینچ |
---|---|---|---|
زاویه دید: | 89/89/89/89 | روشنایی: | 330 سی دی / متر مربع (نوع.) |
وضوح: | 1920 (RGB) 1080 × ، FHD ، 166PPI | محیط: | Operating Temp.: 0 ~ 50 °C ; دمای عملیاتی: 0 ~ 50 ° C؛ Storage Temp.: -20 ~ 60 °C |
رابط سیگنال: | eDP (2 باند) ، eDP1.3 ، HBR1 (2.7G / باند) ، 30 پین اتصال | نوع لامپ: | 8S8P WLED ، 10K ساعت ، با درایور LED |
برجسته: | صفحه LVDS TFT LCD,صفحه نمایش SVGA Sharp TFT LCD |

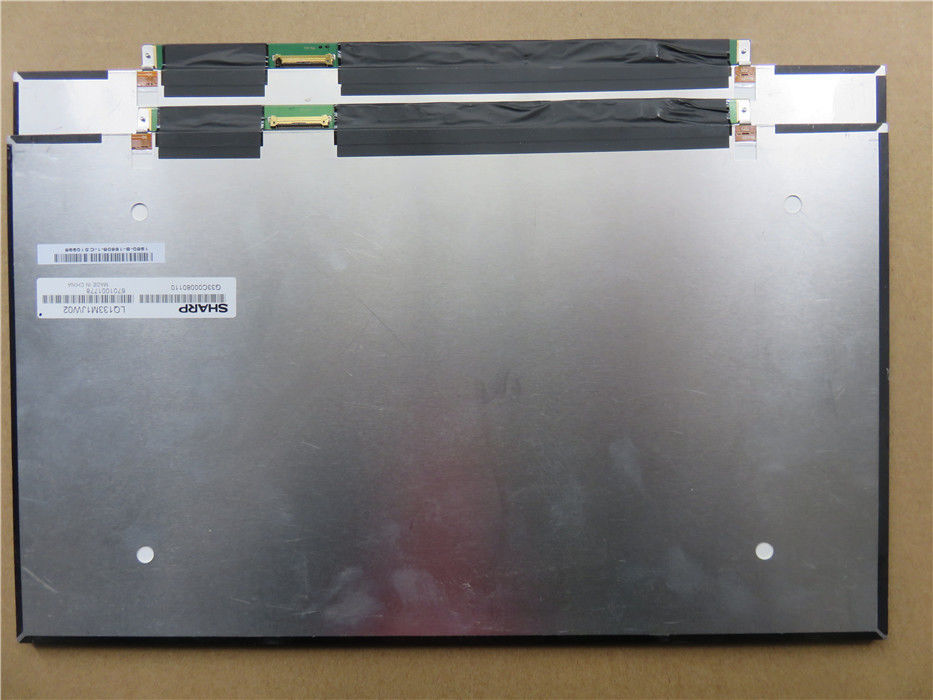

سری LQ133 LQ133M1JW03 LQ133M1JW02 LQ133M1JW01
ویژگی های Pixel: | وضوح | 1920 (RGB) 1080 ، FHD | پیچ نقطه (میلی متر) | 0.015 × 0.153 (H × V) |
---|---|---|---|---|
قالب Pixel | نوار عمودی RGB | پیچ پیکسل (میلی متر) | 0.153 × 0.153 (H × V) [166PPI] | |
اندازه مکانیکی: | منطقه فعال (میلی متر) | 293.76 (H) × 165.24 (V) | ناحیه قاب (میلی متر) | - |
رئوس مطالب ابعاد (میلی متر) | 305.2 (H) × 188.1 (V) | عمق (میلی متر) | 2.5 / 2.85 (نوع / حداکثر) | |
رئوس مطالب: | سبک فرم | مستطیل تخت | رئوس مطالب | باریک (PCBA Flat ، T≤3.2 میلی متر) |
نسبت ابعاد | 16: 9 (H: V) | گرایش | نوع منظره | |
نصب: | بدون | |||
مشخصات دیگر: | وزن | 225 گرم (حداکثر) | رفتار | آنتیگلر ، پوشش سخت (3H) |
اطلاعات اولیه : | درخشندگی (cd / m²) | 330 (نوع) | نسبت کنتراست | 1000: 1 (نوع) (انتقال دهنده) |
---|---|---|---|---|
زاویه دید | 89/89/89/89 (نوع) (CR≥10) | حالت نمایش | IPS ، به طور معمول سیاه ، انتقال دهنده | |
بهترین نمایش در | تقارن | پاسخ (میلی ثانیه) | 25 (نوع) (Tr + Td) | |
عملکرد رنگ: | مختصات سفید | X: 0.313 ؛Y: 0.329 | نمایش رنگ ها | 16.7 میلیون (8 بیتی) |
دمای رنگ | 6485K | یکنواختی سفید | 1.25 / 1.40 (نوع / حداکثر .)(5 امتیاز) | |
1931 رنگ Gamlt: | نسبت NTSC | 71٪ | sRGB | 100٪ پوشش |
Adobe RGB | 74٪ پوشش | DCI-P3 | 74٪ پوشش | |
Rec202020 | 53٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
سیگنال برق: | تامین کننده ولتاژ | 3.3 ولت (نوع) | تأمین جریان | 180 / 270mA (نوع / حداکثر) | ||
---|---|---|---|---|---|---|
مصرف | 0.59 وات (نوع) | |||||
نوع سیگنال: | eDP (2 باند) ، eDP1.3 ، HBR1 (2.7G / باند) | ولتاژ سیگنال | - | |||
ویژگی های رابط: | موقعیت | تایپ کنید | رابط | |||
جزئیات رابط: | نام تجاری | مدل | تعداد | سنجاق | گام صدا | پیکربندی پین |
I-PEX | 20455-030E-12 | 1 عدد | 30 پین | 0.5 میلی متر | EDP-30P2L-020A |
ویژگی های نور پس زمینه: | شکل | 8 رشته | تایپ کنید | WLED | موقعیت | نوع نور لبه |
---|---|---|---|---|---|---|
جایگزینی | - | تعداد | 8S8P | طول عمر | 10K (نوع) (ساعتها) | |
ویژگی های رابط: | موقعیت | - | تایپ کنید | در رابط سیگنال پانل موجود است | ||
درایور نور پس زمینه: | با درایور LED | |||||
راننده برق: | تامین کننده ولتاژ | 7.0 / 12.0 / 21.0V (حداقل / نوع / حداکثر) | تأمین جریان | 299 / 341mA (نوع / حداکثر) | ||
مصرف | 3.59 وات (نوع) |
LQ133M1JW02 از نمایشگر پشتیبانی می کند 1920 (RGB) 1080 پوند(FHD) با نسبت ابعاد 16: 9 (W: H) که پیکسل های آن به صورت RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 293.76 (W) × 165.24 (H) میلی متر ، اندازه رئوس مطالب 305.2 (W) × 188.1 (H) × 2.85 (D) میلی متر ، با سطح آنتیگلار ، پوشش سخت (3H) است ) ، وزن خالص 225 گرم (حداکثر) ، نوع شکل باریک (PCBA Flat ، T≤3.2 میلی متر).LQ133M1JW02 به عنوان یک محصول LCM ، سیاه و سفید ، انتقال دهنده LC133M1JW02 می تواند 330 سی دی / متر مکعب روشنایی صفحه نمایش 1000: 1 نسبت کنتراست گذرا 1 ، 89/89/89/89 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 25 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ، همچنین با عملکرد دامنه رنگ 100 ((sRGB) ارائه می شود.این محصول 8S8P WLED را به عنوان نور پس زمینه systerm که به عنوان Edge light type قرار داده شده است و دارای طول عمر 10K ساعت ، با درایور LED است.
