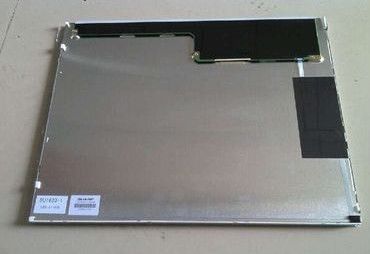

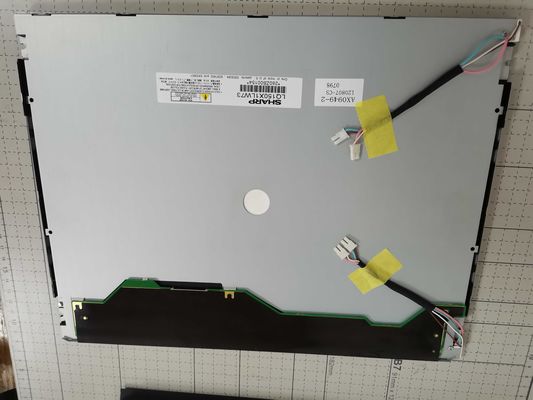

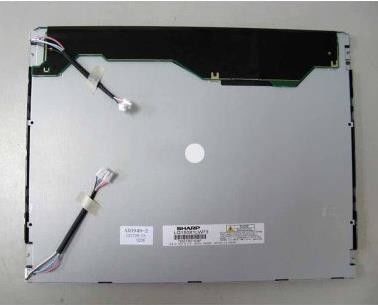

جزئیات محصول:
|
| مدل: | LQ150X1LG81 | درخشندگی: | 350 سی دی / متر مربع (نوع.) |
|---|---|---|---|
| زاویه دید: | 60/60/45/55 | قالب پیکسل: | 1024 (RGB) 8 768 [XGA] 85PPI |
| نوع رابط: | کانکتور LVDS (1 گرم ، 8 بیتی) ، 20 پین اتصال | منبع نور: | CCFL [2 قطعه] ، 50K ساعت ، درایور W / O |
| اندازه مورب: | 15 " | محیط: | Operating Temperature: 0 ~ 60 °C ; دمای کار: 0 ~ 60 C Storage Temperature: -25 ~ 60 |
| برجسته: | صفحه LCD LCD CCFL TFT,نمایشگر LCD SVGA Sharp |
||
سری LQ150 LQ150X1LG81 LQ150X1LG71 LQ150X1LG55 LQ150X1LG11
| ویژگی های Pixel: | قالب Pixel | 1024 (RGB) 768 × [XGA] | نقطه نقطه | 0.099 × 0.297 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.297 × 0.297 میلی متر (H × V) [85PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 304.128 × 228.096 میلی متر (H × V) | منطقه Bezel | 308.1 × 232.1 میلی متر (H × V) |
| کمرنگ ترسیم کن | 326 × 252 میلی متر (H × V) | عمق طرح کلی | 11.2 ± 0.5 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 4: 3 (H: V) | سبک شکل | ||
| سوراخ و براکت: | سوراخ های نصب جانبی (4-M3) در حاشیه سمت چپ ، راست | |||
| ویژگی های دیگر : | وزن | 1.00 کیلوگرم (حداکثر) | سطح | Antiglare (مه 25٪) ، پوشش سخت (3H) |
| اطلاعات اولیه : | روشنایی | 350 سی دی در متر مکعب (نوع) | نسبت کنتراست | 550: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 60/60/45/55 (نوع) (CR≥10) | حالت نوری | TN ، به طور معمول سفید ، انتقال دهنده | |
| جهت مشاهده | ساعت 6 | زمان پاسخ | 2/6 (نوع) (Tr / Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.313 ؛وای: 0.329 | اعداد رنگی | 16.2M (6 بیتی + FRC) |
| دمای رنگ | 6485K | یکنواختی سفید | 1.25 (حداکثر) (5 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 52٪ | sRGB | 72٪ پوشش |
| Adobe RGB | 54٪ پوشش | DCI-P3 | 54٪ پوشش | |
| Rec202020 | 39٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | شکل لامپ | سر راست | نوع لامپ | CCFL | طول عمر | 50K (حداقل) (ساعتها) |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 2 عدد | موقعیت | نوع لبه لبه (بالا و پایین) | |
| لامپ برق: | ولتاژ ورودی | 660 ولت (نوع) | ورودی فعلی | 3.5 / 6.5 / 7.5 میلی آمپر (حداقل / نوع / حداکثر) | ||
| فرکانس | 40/55 / 70KHz (حداقل / نوع / حداکثر) | ولتاژ شروع | 1400 ولت (حداکثر) (Ta = 0) | |||
| مصرف | 8.6 وات (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | راننده لامپ | نه |
| جزئیات رابط: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JST | BHR-03VS-1 | 4.0 میلی متر | 3 پایه | 2 عدد | BLL-3PINS-HNL | |
| سیگنال سیسترم: | LVDS (1 ch ، 8-bit) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 3.3 ولت (نوع) | ورودی فعلی | 350 میلی آمپر (نوع) | ||
| ویژگی های رابط: | تایپ کنید | رابط | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| منابع انسانی | DF14H-20P-1.25H | 1.25 میلی متر | 20 پین | 1 عدد | LVDS-20P1C8B-010G | |
LQ150X1LG81 از نمایشگر پشتیبانی می کند 1024 (RGB) 768 پوند(XGA) با نسبت ابعاد 4: 3 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 304.128 (W) × 228.096 (H) میلی متر ، اندازه رئوس مطالب 326 (W) 252 (H) × 11.7 (D) میلی متر ، اندازه منطقه مشاهده 308.1 (W) 232.1 میلی متر است (H) میلی متر ، با سطح سطح آنتیگلار (مه 25٪) ، پوشش سخت (3H) ، وزن خالص 1.00 کیلوگرم (حداکثر).LQ150X1LG81 به عنوان TN ، محصول معمولاً سفید و انتقال دهنده LCM ، می تواند روشنایی صفحه نمایش 350 سی دی / متر مکعب را ارائه دهد: نسبت کنتراست گذرنده: 55: 60 ، 60/60/45/55 (نوع) (CR≥10) (L / R / U /) د) زاویه دید ، بهترین جهت دید در ساعت 6 و زمان پاسخگویی 6/2 (نوع) (Tr / Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 6 بیتی + FRC برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.2M رنگ ایجاد می شود ، همچنین با عملکرد طیف رنگ 52٪ (NTSC).این محصول 2 عدد CCFL را به عنوان سیستم نور پس زمینه که به عنوان نوع نور Edge (بالا و پایین) قرار داده شده است و دارای طول عمر 50K ساعت است ، تصویب کرده است ، به راننده نور پس زمینه خارجی نیز نیاز است.
