جزئیات محصول:
|
| نام تجاری: | تیز | اندازه: | 2.9 اینچ |
|---|---|---|---|
| مدل: | LS029B3SX01 | درخشندگی: | 300 سی دی / متر مربع (نوع.) |
| زاویه دید: | 80/80/80/80 (حداقل) (CR≥10) چپ / راست / بالا / پایین | قالب پیکسل: | 1440 (RGB) 40 1440 705PPI |
| منطقه ی فعال: | 51.84 (H) × 51.84 (V) میلی متر | نوع لامپ: | WLED |
| رابط سیگنال: | MIPI | محیط: | Operating Temperature: -20 ~ 60 °C ; دمای کار: -20 ~ 60 ° C؛ Storage Temperature: - |
| برجسته: | صفحه LCD LCD CCFL LVDS,صفحه نمایش LCD QVGA Sharp TFT |
||
سری LS029 LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
| اطلاعات پایه : | مارک پنل | تیز | مدل پنل | LS029B3SX01 |
|---|---|---|---|---|
| اندازه مورب | 2.9 " | کاربرد | ||
| نوع صفحه | CG-Silicon ، LCM | نام مستعار مدل | - | |
| قابلیت اطمینان : | دمای عملیاتی | -20 ~ 60 درجه سانتیگراد | دمای ذخیره سازی | -30 ~ 70 درجه سانتیگراد |
| ایالت RoHS | امتیاز لرزش | - |
| اطلاعات اولیه : | روشنایی | 300 سی دی در متر مکعب (نوع) | نسبت کنتراست | 1100: 1 (نوع) (انتقال دهنده) |
|---|---|---|---|---|
| زاویه دید | 80/80/80/80 (حداقل) (CR≥10) | حالت نوری | حالت جدید 2 ، به طور معمول سیاه ، انتقال دهنده | |
| جهت مشاهده | تقارن | زمان پاسخ | 11 (نوع) (Tr + Td) (میلی ثانیه) | |
| عملکرد رنگ: | رنگی بودن | Wx: 0.290 ؛وای: 0.315 | اعداد رنگی | 16.7 میلیون (8 بیتی) |
| دمای رنگ | 8139K | یکنواختی سفید | 1.28 (حداقل) (9 امتیاز) | |
| 1931 رنگ Gamlt: | نسبت NTSC | 74٪ | sRGB | 90٪ پوشش |
| Adobe RGB | 75٪ پوشش | DCI-P3 | 76٪ پوشش | |
| Rec202020 | 56٪ پوشش | ملاحظات | sRGB (Rec.709 ، BT.709) ، Rec.2020 (BT.2020) |
| ویژگی های نور پس زمینه: | شکل لامپ | 2 رشته | نوع لامپ | WLED | طول عمر | - |
|---|---|---|---|---|---|---|
| جایگزینی | - | میزان | 4S2P | موقعیت | نوع لبه لبه | |
| لامپ برق: | ولتاژ ورودی | 11.6 ولت (نوع) | ورودی فعلی | 11/20 میلی آمپر (نوع / حداکثر) | ||
| مصرف | 255.2mW (نوع) | |||||
| ویژگی های رابط: | تایپ کنید | در رابط سیگنال پانل موجود است | موقعیت | - | راننده لامپ | نه |
| ویژگی های Pixel: | قالب Pixel | 1440 (RGB) 1440 | نقطه نقطه | 0.012 × 0.036 میلی متر (H × V) |
|---|---|---|---|---|
| پیکربندی | نوار عمودی RGB | پیچ پیکسل | 0.036 × 0.036 میلی متر (H × V) [705PPI] | |
| اندازه مکانیکی: | منطقه نمایش | 51.84 × 51.84 میلی متر (H × V) | منطقه Bezel | - |
| کمرنگ ترسیم کن | 54.24 × 59.02 میلی متر (H × V) | عمق طرح کلی | 1.37 ± 0.14 میلی متر | |
| رئوس مطالب: | فاکتور فرم | مستطیل تخت | گرایش | نوع منظره |
| نسبت ابعاد | 1: 1 (H: V) | سبک شکل | ||
| ویژگی های دیگر : | وزن | 7.00 گرم (نوع) | سطح | - |
| اسکن معکوس: | نه |
|---|---|
| جزئیات D-IC: | COG داخلی NT35597 |
| سیگنال سیسترم: | MIPI (2 کانال ، 4 خط داده) | ولتاژ منطقی | - | |||
|---|---|---|---|---|---|---|
| سیگنال برق: | ولتاژ ورودی | 1.8 / 5.5 / -5.5V (نوع) (VDDI / VSP / VSN) | ورودی فعلی | 48/14 / -14mA (نوع) (IDD / ISP / ISN) | ||
| ویژگی های رابط: | تایپ کنید | اتصال دهنده | موقعیت | - | ||
| جزئیات اتصال: | نام تجاری | مدل | پیچ پین | سنجاق | میزان | پیکربندی |
| JAE | WP7B-S040VA1 | 0.4 میلی متر | 40 پین | 1 عدد | ||

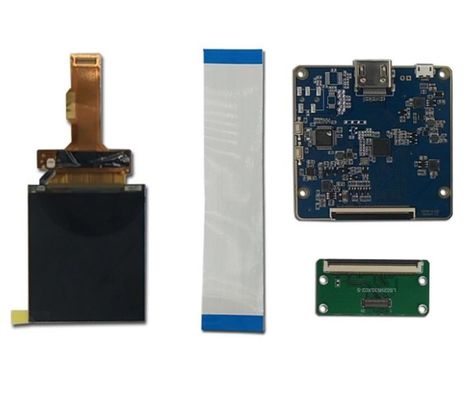

LS029B3SX01 از نمایشگر پشتیبانی می کند 1440 (RGB) 1440با نسبت ابعاد 1: 1 (W: H) که پیکسل های آن در RGB Vertical Stripe مرتب شده اند ، با توجه به محاسبه Panelook ، تراکم پیکسل آن 705 PPI است.همانطور که برای جزئیات مکانیکی ، این دارای منطقه فعال 51.84 (W) × 51.84 (H) میلی متر ، اندازه رئوس مطالب 54.24 (W) × 59.02 (H) × 1.51 (D) میلی متر ، وزن خالص 7.00g (نوع) است.LS029B3SX01 به عنوان یک محصول جدید حالت LCM ، سیاه و سفید ، LS029B3SX01 می تواند 300 cd / m² روشنایی صفحه نمایش 1100: 1 نسبت کنتراست گذرا ، 80/80/80/80 (حداقل) (CR≥10) (L / R / U) / D) زاویه دید ، بهترین جهت مشاهده بر روی تقارن و زمان پاسخ 11 (نوع) (Tr + Td) میلی ثانیه.مقیاس خاکستری یا روشنایی پیکسل فرعی با یک سیگنال مقیاس خاکستری 8 بیتی برای هر نقطه تعیین می شود ، بنابراین یک پالت از 16.7 میلیون رنگ ارائه می شود ، همچنین با عملکرد دامنه رنگ 75 درصد (NTSC).این محصول 4S2P WLED را به عنوان سیستم نور پس زمینه که به عنوان Edge light type قرار داده شده است ، به درایور نور پس زمینه خارجی نیز نیاز دارد.LS029B3SX01 از سیگنال ورودی سیگنال که از طریق 40 پین اتصال دهنده با ولتاژ منبع تغذیه 1.8 / 5.5 / -5.5V (نوع) از MIPI (2 لاین ، 4 لاین داده) استفاده می کند.
